Diseño de carpintería
Software gratuito y de código abierto para diseñar, documentar y exportar carpintería de ventanas y puertas. Del dibujo 2D y la vista 3D a la planilla de carpintería, el plano de taller y la exportación IFC.
Hout · Alu · PVC
Una aplicación de escritorio para diseñar, documentar y exportar carpintería de ventanas y puertas — una alternativa gratuita y profesional al software comercial de carpintería. Dibuja el marco en 2D, compruébalo en 3D y entrega la planilla de carpintería, el plano de taller y el archivo IFC desde el mismo modelo.
Perfiles estándar KVT (54, 67, 78 y 90 mm), meranti, accoya, abeto, roble, y madera frondosa y de coníferas con certificación FSC.
Perfiles de aluminio estándar, con esquinas a inglete de 45°.
Perfiles y plantillas estándar de PVC de VEKA, Kömmerling y otros fabricantes.
Perfiles mixtos con madera en el interior y aluminio en el exterior.

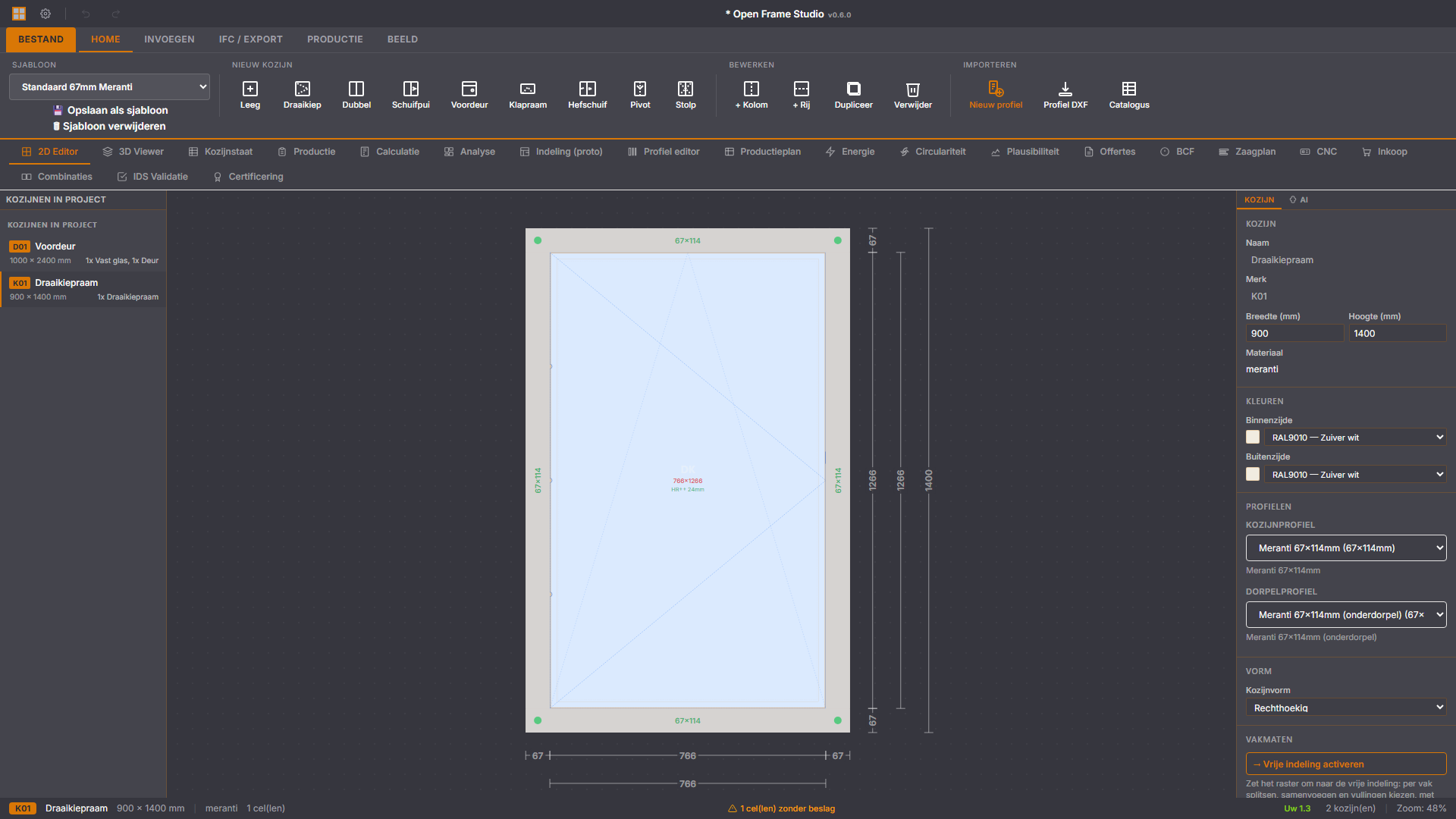

Editor interactivo con división en cuadrícula, tiradores de arrastre, líneas de cota y rellenos: vidrio, hoja, puerta, panel o antepecho.

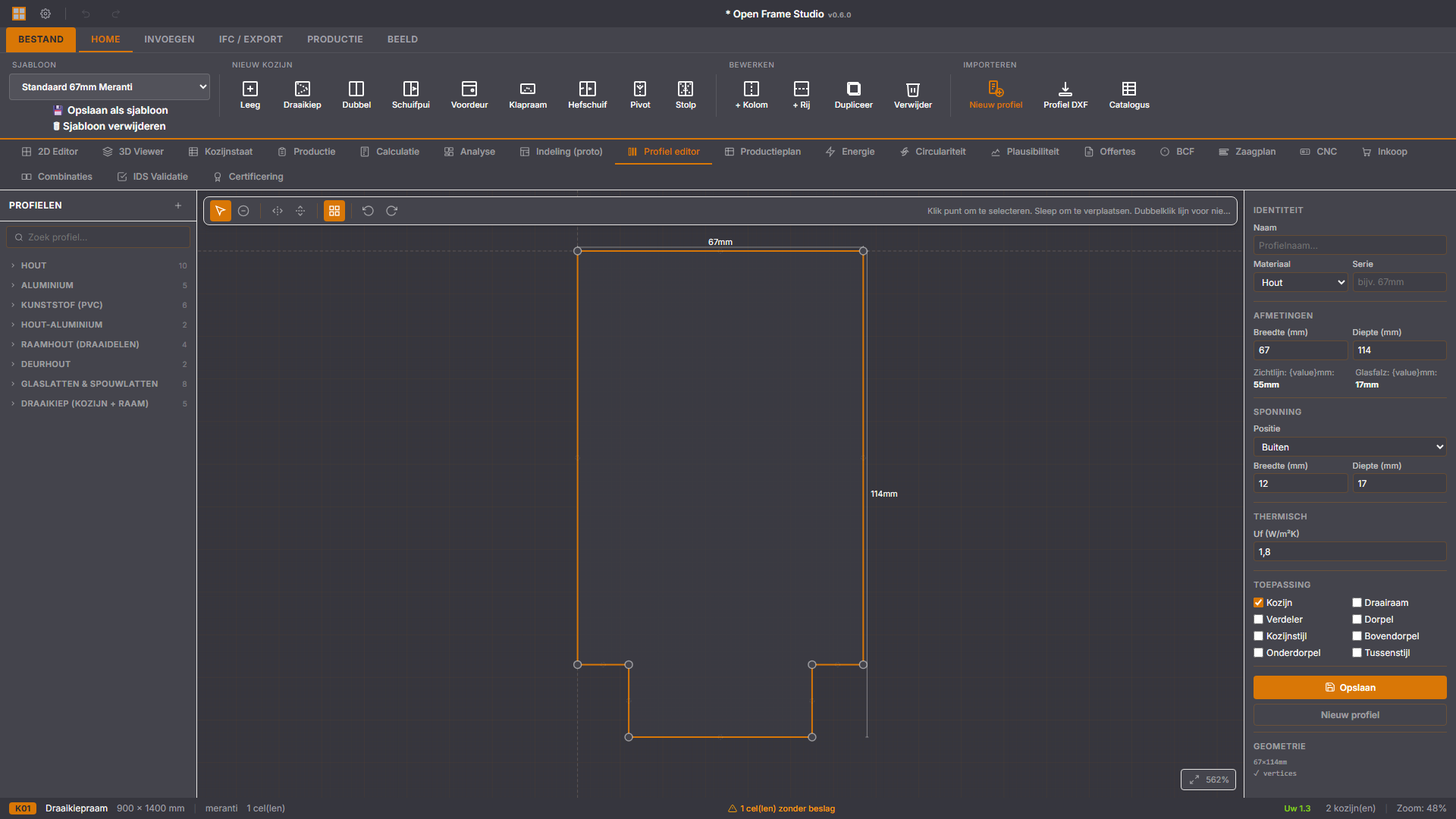

Edita la sección de un perfil punto a punto, con simetría, rejilla de ajuste y deshacer.
Biblioteca de perfiles de madera, aluminio, PVC y madera-aluminio con secciones de galce realistas.
Ventana oscilobatiente, oscilobatiente doble, puerta corredera, puerta de entrada, puerta holandesa y tus propias plantillas como base de trabajo.

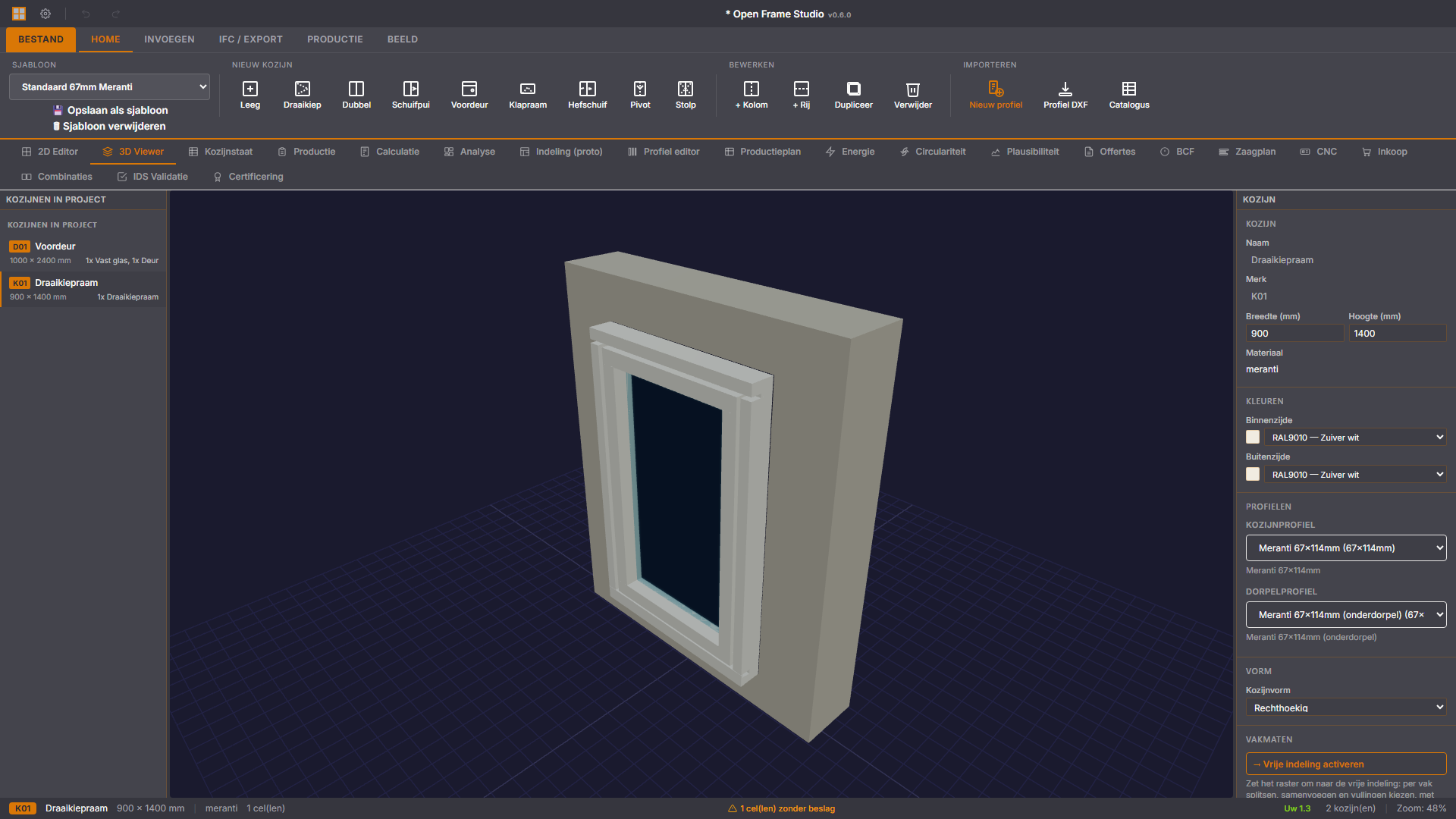

Vista previa con Three.js con perfiles extruidos, vidrio en el galce y la fábrica de ladrillo que lo rodea.
Escribe "Haz una oscilobatiente de 900×1400" y el marco aparece. Funciona con OpenAI, Ollama o cualquier endpoint compatible.

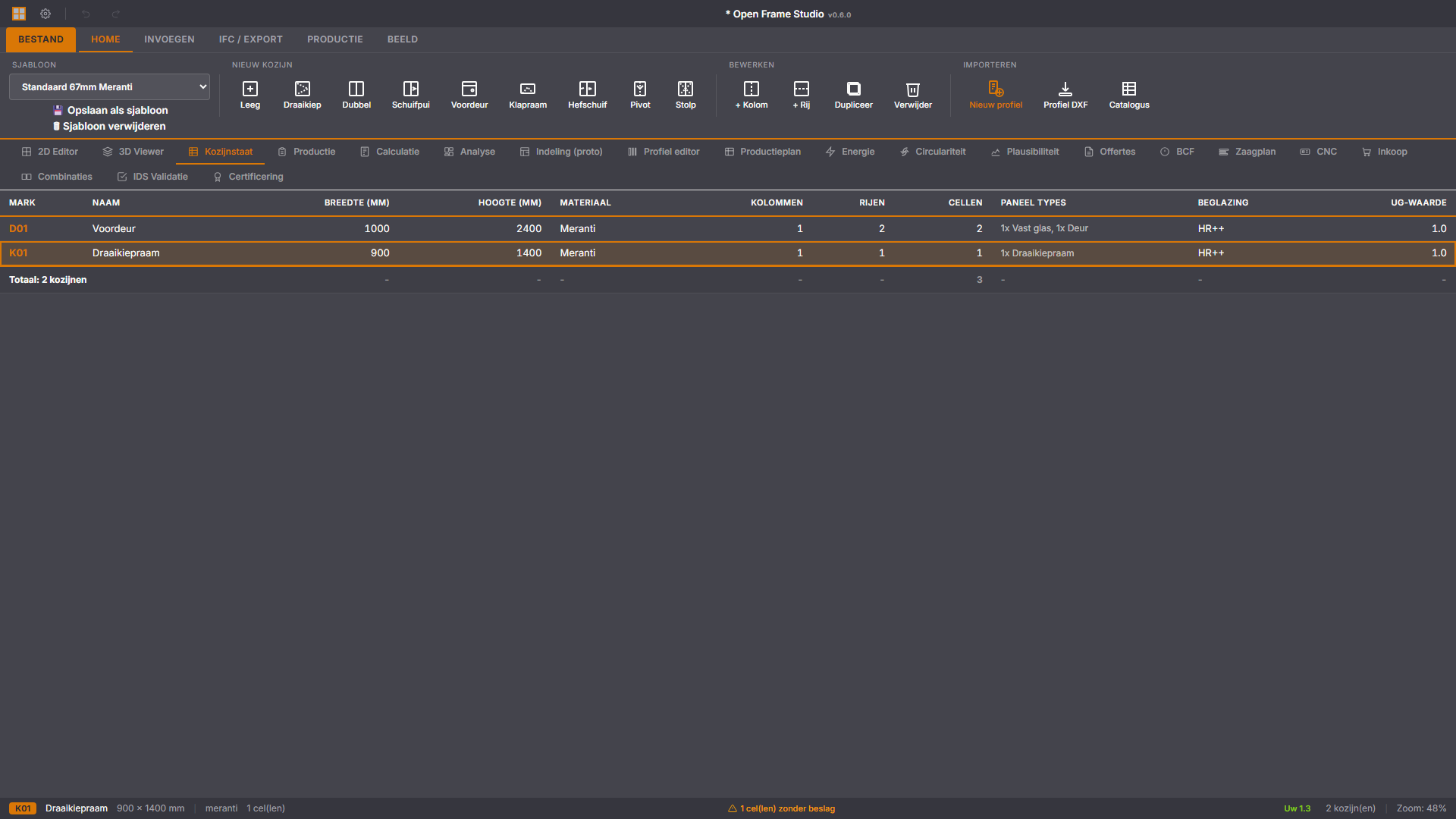

Planilla de carpintería profesional en PDF y Excel, con medidas, material, acristalamiento y valor Ug por marco.
Planos de taller A3 con cajetín, y planos DXF con líneas de cota para el taller.
Archivos IFC con los property sets de ILS Houten Kozijnen v2.0, para flujos de trabajo BIM.
Una lista de corte que sigue el dibujo, con uniones según las reglas del oficio: caja y espiga en madera, inglete en aluminio y PVC.
Acotación según NEN 3576 y símbolos de apertura según VKG y EN 12519 en la vista exterior.
Envía los marcos directamente a Blender con Bonsai para seguir modelando en IFC.
Un núcleo en Rust (ofs-core) para el modelo de datos, la geometría y todas las exportaciones (IFC, DXF, PDF, glTF, XLSX, CSV), una interfaz Svelte 5 con Three.js para el 3D y Tauri 2 para Windows, macOS y Linux. El mismo núcleo funciona como WebAssembly en la versión de navegador.
