Wat is Open Geotechniek Studio?
Open Geotechniek Studio is een desktop-applicatie voor het visualiseren en analyseren van geotechnische gegevens uit de Nederlandse Basisregistratie Ondergrond (BRO). Open elk GEF- of BRO-xml bestand en bekijk sondering- of boringsdata met automatische Robertson SBT classificatie, grondopbouw-detectie en laagindeling.
- CPT-sonderingen (GEF formaat) — conusweerstand, wrijving, porendruk
- Boringen (BRO-xml) — grondsoorten conform NEN5104, BIMRO/IMBRO/A kwaliteitsregimes
- Robertson SBT classificatie — automatische bodemtype-bepaling per diepte
- Multi-tab — meerdere sonderingen/boringen tegelijk vergelijken
- Kaart-view — alle metingen op locatie (RD-coördinaten)
- Rapportage — export naar PDF voor projectdossiers
Waarom Open Geotechniek Studio?
Geotechnische software is in de Nederlandse markt vaak duur en gefragmenteerd: verschillende tools voor sonderingen, boringen, paalberekeningen en rapportages. Open Geotechniek Studio brengt het samen — gratis, open source en volledig conform de Nederlandse standaarden (BRO, NEN5104, IMBRO/A).
Voor de hele GWW- en civiele sector: van fundering-ingenieurs tot kabel-/leiding-aannemers, van constructeurs tot waterschap-projecten. Lees BRO-data direct, exporteer naar IFCX voor BIM-integratie, en deel professionele rapporten zonder licentiekosten.
Ondersteunde standaarden
Open Geotechniek Studio leest en interpreteert de officiële Nederlandse geotechnische formaten:
- GEF — Geotechnical Exchange Format voor CPT-sonderingen
- BRO-xml (BHR-GT) — Basisregistratie Ondergrond Geotechnisch booronderzoek
- NEN 5104 — Geotechnische beschrijving van grondmonsters
- IMBRO / IMBRO-A — Informatiemodel BRO (kwaliteitsregimes)
- Robertson SBT — Soil Behavior Type classificatie
- RD-coördinaten — Rijksdriehoekstelsel voor locaties
- NAP — Normaal Amsterdams Peil voor maaiveld en dieptes
Functionaliteiten

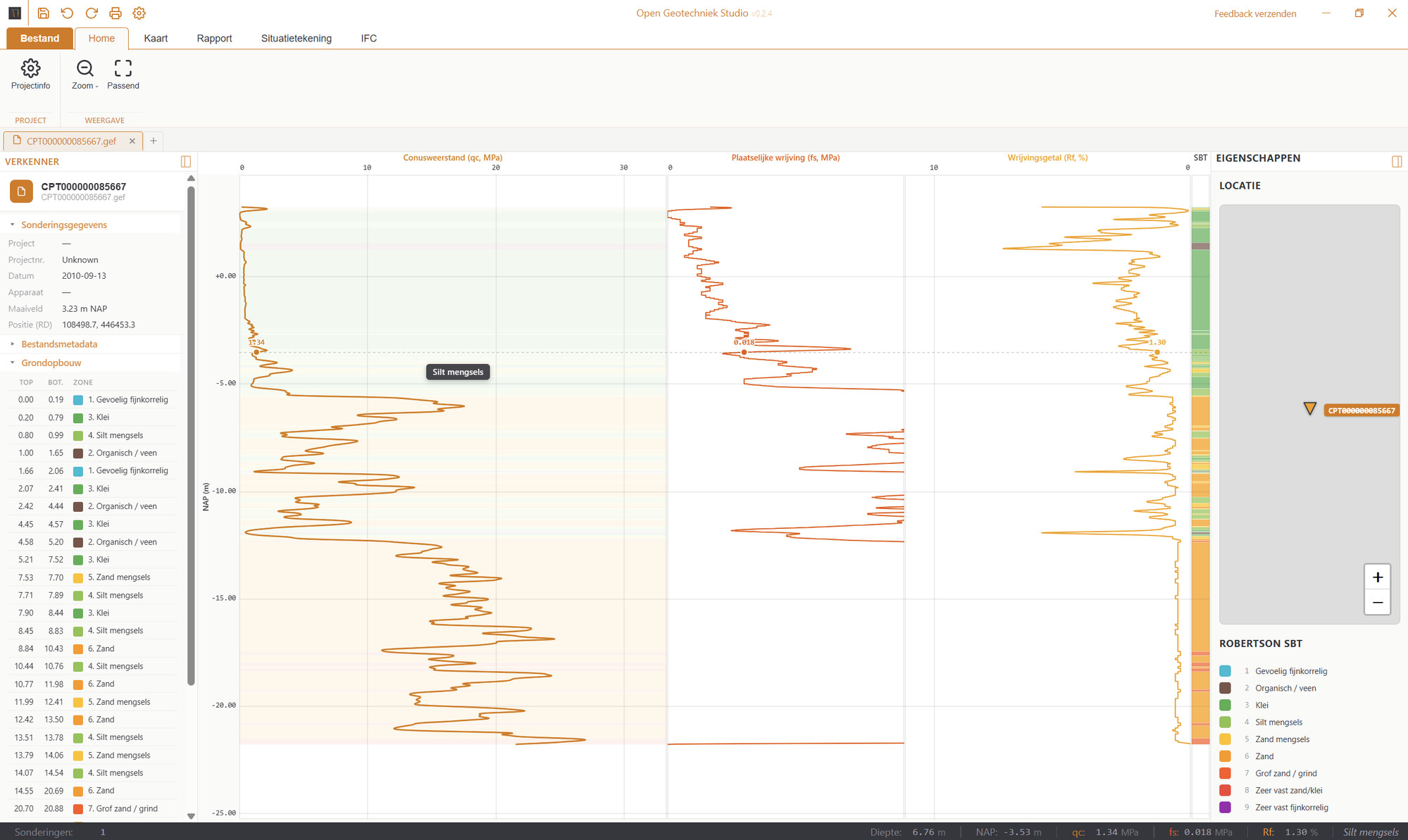

CPT visualisatie
Conusweerstand (qc), plaatselijke wrijving (fs), wrijvingsgetal (Rf) en eventueel porendruk (u2) per diepte, met crosshair en waarde-overlay.

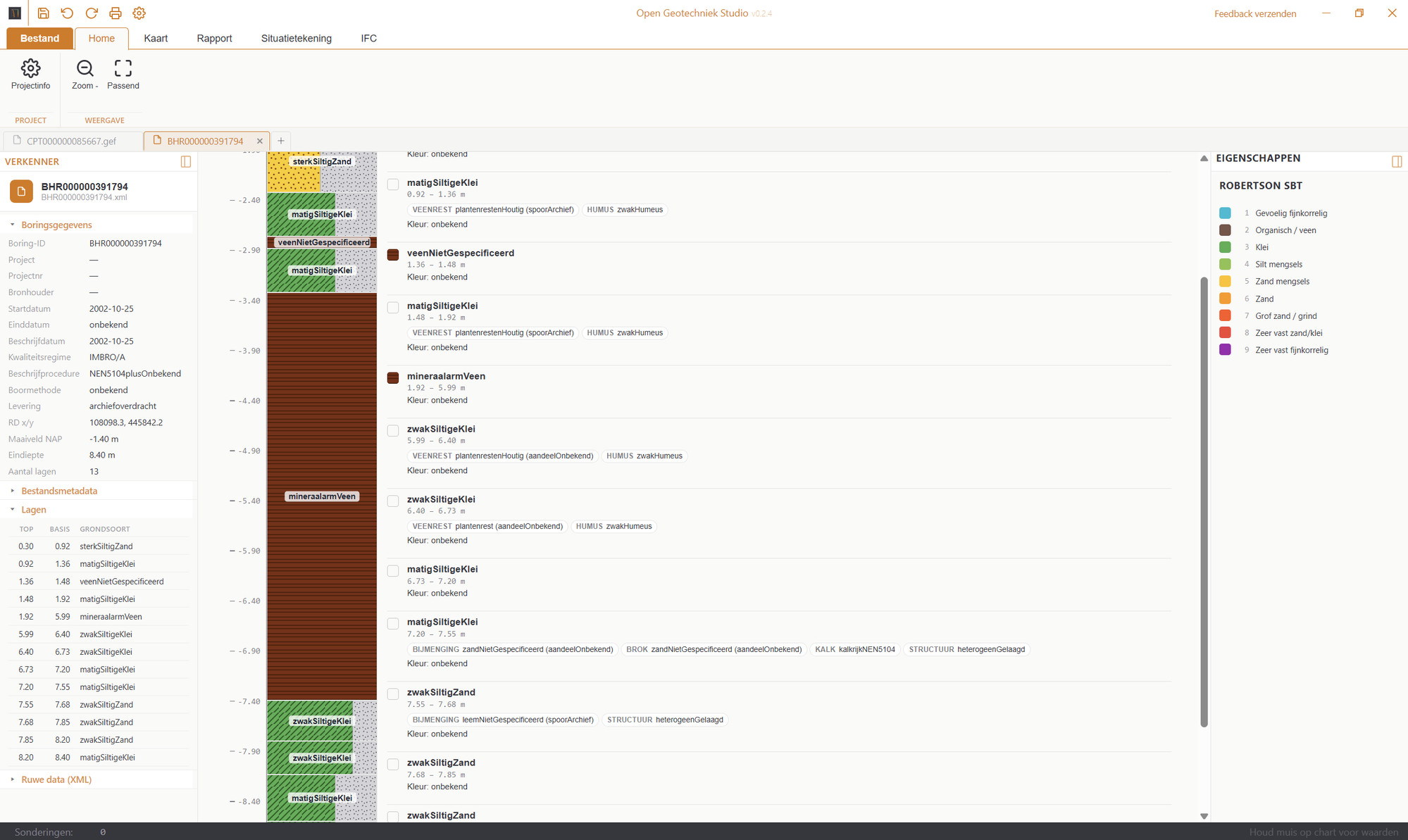

BHR boringen
Visualisatie van boringen met grondsoort-lagen, bijmengingen, structuur, humusgehalte en kleur — direct uit BRO-xml.
Robertson SBT
Automatische Soil Behavior Type classificatie volgens Robertson (1990) — van Gevoelig fijnkorrelig tot Zeer vast zand/klei.
Grondopbouw
Automatische detectie van grondopbouw per diepte (top, bot, zone). Pas zelf de laagindeling aan op basis van metingen.

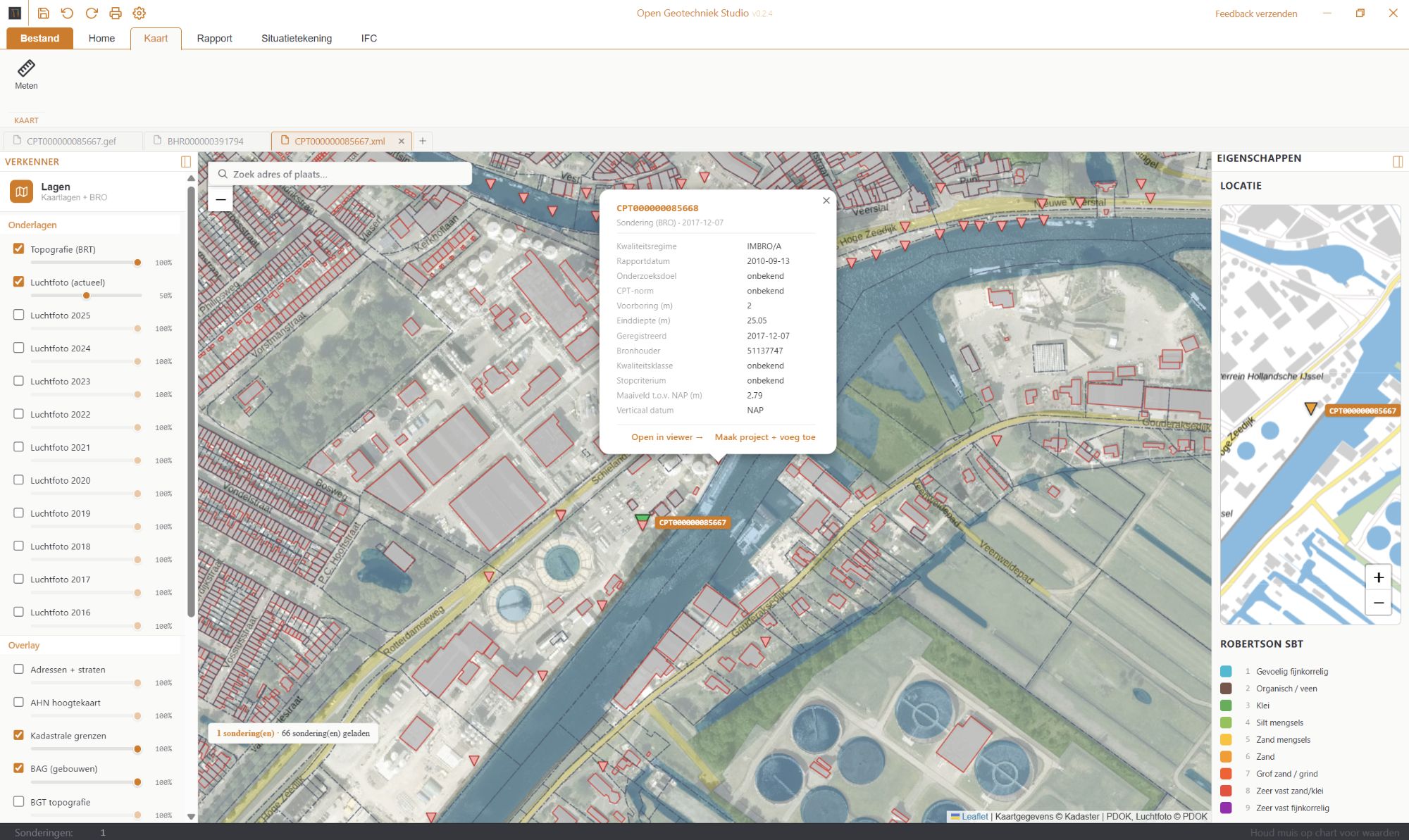

Kaart-view met BRO-integratie
Interactieve kaart met directe BRO-integratie: zoek op adres en alle beschikbare sonderingen en boringen rond de locatie worden automatisch geladen. Klik om details te zien, open in viewer of voeg toe aan project.
Kadaster-kaartlagen
Topografie (BRT), actuele en historische luchtfoto's (2016-2025), adressen en straten, AHN hoogtekaart, kadastrale grenzen, BAG gebouwen en BGT topografie — allemaal direct uit Kadaster PDOK.
Multi-tab
Open meerdere CPT's en boringen tegelijk in tabs. Vergelijk diepte, lagen en eigenschappen naast elkaar.

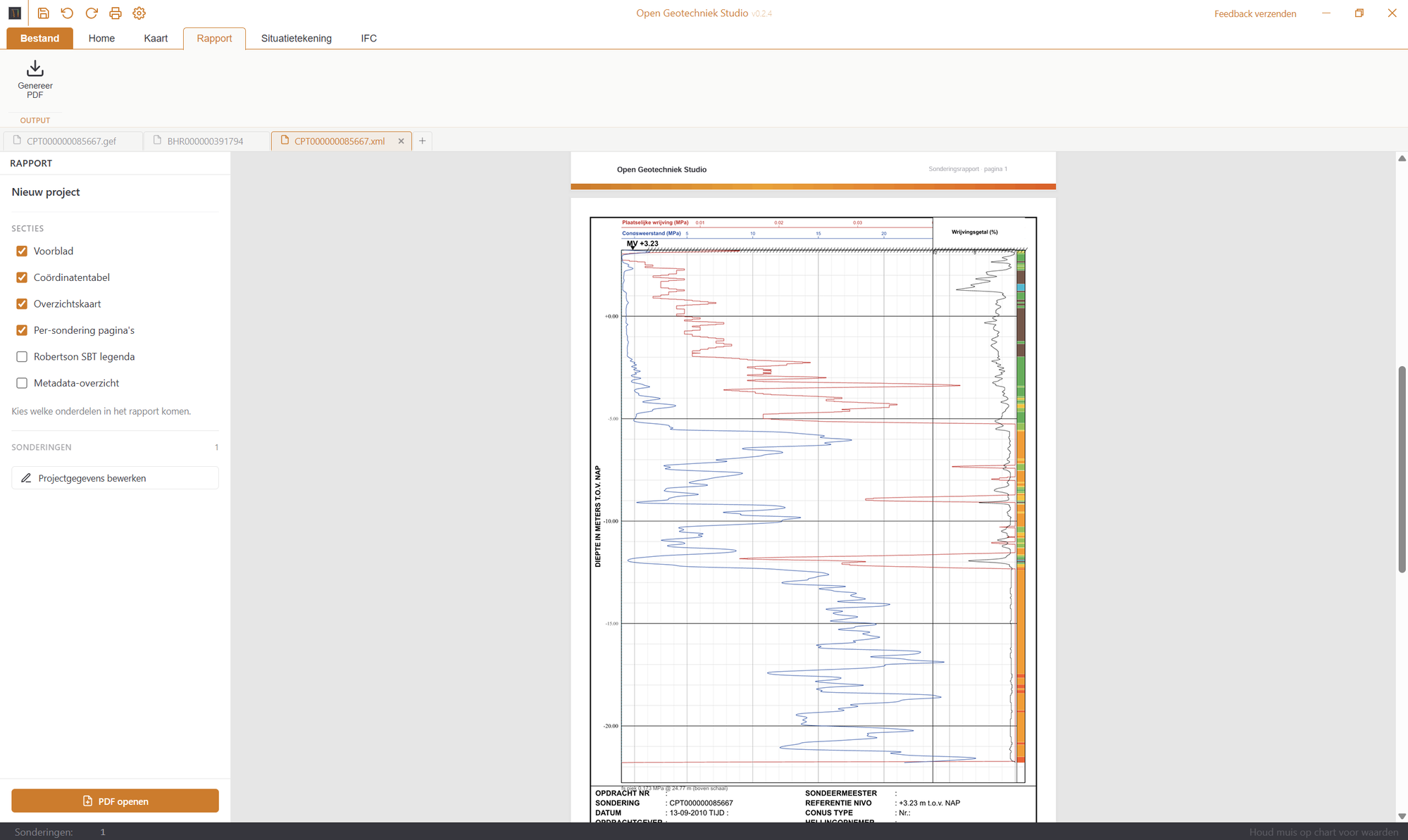

PDF-rapportage
Genereer professionele sonderingsrapporten met aanvinkbare secties: voorblad, coördinatentabel, overzichtskaart, per-sondering pagina's, Robertson SBT-legenda en metadata-overzicht. Geschikt voor projectdossier, vergunningsaanvraag of opdrachtgever.
Situatietekening
Volledige tekenfunctionaliteit voor situatietekeningen: sonderingen en boringen plaatsen, sonderingsrasters genereren, RD-coördinaten, maatlijnen, trim/extend/mirror/offset operaties. Importeer Image/PDF of SVG-kaders als referentie. Export naar professionele A3-PDF met OpenAEC-titelbalk.
IFC / IFCX export
Exporteer geotechnische data als IFC-elementen of in IFCX-namespace voor naadloze integratie met BIM-modellen en Open Frame Studio.
Metadata
Volledige boring- en sonderingsgegevens: bronhouder, kwaliteitsregime, boormethode, levering, beschrijfdatum, NEN5104plus codering.
Ruwe data (XML)
Inspecteer de onderliggende BRO-xml of GEF-bron direct vanuit de app voor verificatie en debugging.
100% lokaal
Alle data blijft op je eigen machine. Geen cloud, geen uploads naar derde partijen — privacy en GDPR vanzelfsprekend.

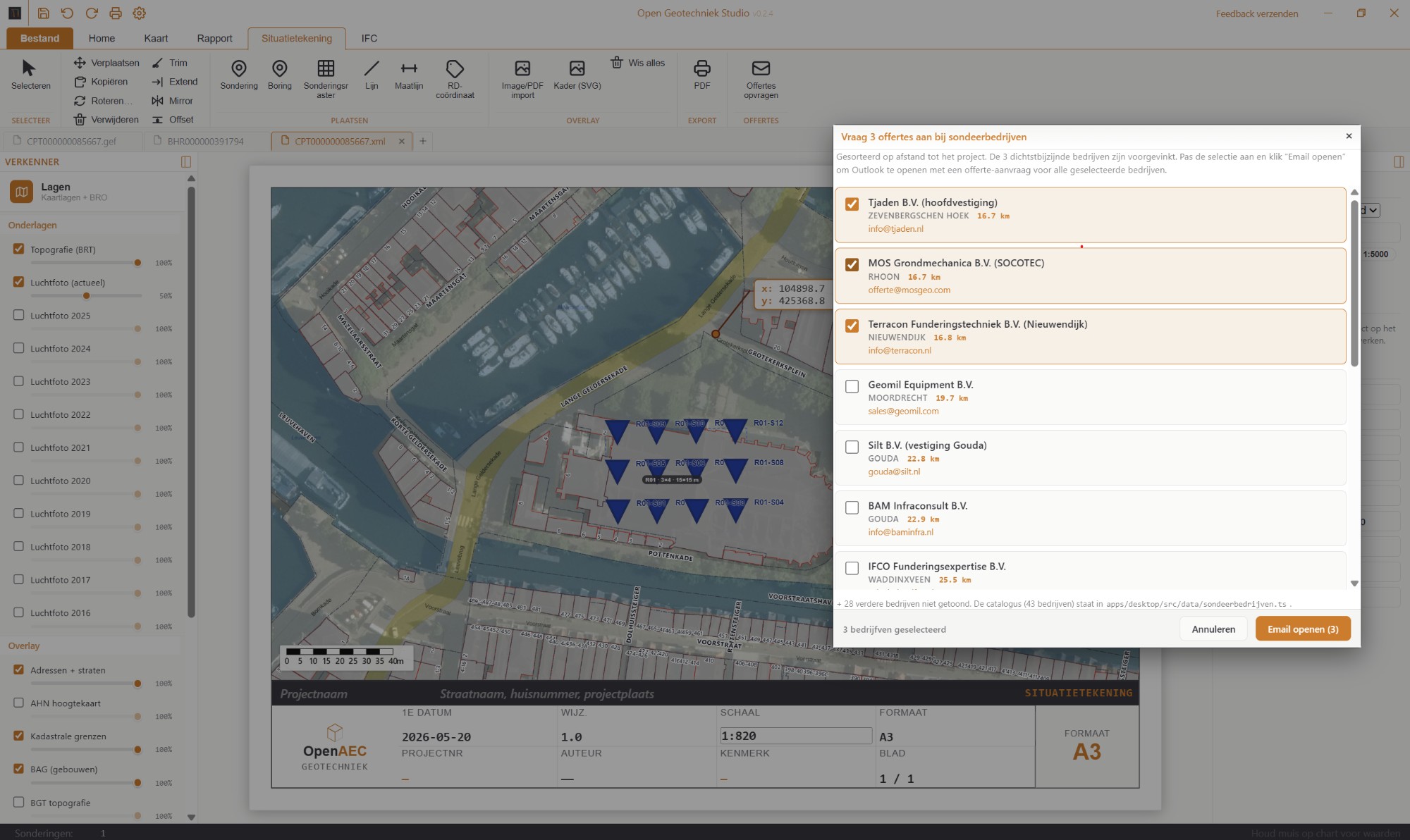

⚡ Uniek: automatisch offertes opvragen bij sondeerbedrijven
Teken een sonderingsraster op je situatietekening en klik "Offertes opvragen". Open Geotechniek Studio sorteert automatisch alle Nederlandse sondeerbedrijven op afstand tot je projectlocatie, selecteert de 3 dichtstbijzijnde voor, en opent Outlook met een vooraf ingevulde offertemail — inclusief je situatietekening als bijlage.
- 43 Nederlandse sondeerbedrijven in de catalogus (en groeiend)
- Gesorteerd op afstand tot je projectlocatie (RD-coördinaten)
- Pre-selectie van de 3 dichtstbijzijnde — aanpasbaar voordat je verzendt
- Outlook integratie met vooraf ingevulde projectinfo, locatie en specificaties
- Geen tussenpersonen, geen commissies — direct contact tussen opdrachtgever en sondeerbedrijf
- Catalogus open source: bedrijven kunnen zichzelf toevoegen via GitHub pull request
Gebruikersprofielen
Geotechnisch adviseurs
Snel BRO-data inzien voor paal-, fundatie- en zettingsadvies. Vergelijk meerdere sonderingen voor projectinterpretatie.
Civiel constructeurs
Onderbouw fundering-keuzes voor bruggen, viaducten, tunnels en kunstwerken op basis van CPT-grafieken.
GWW-aannemers
Beoordeel ontgravingsdiepte, grondverbetering en ontwatering vóór een GWW-project start.
BIM-coördinatoren
Integreer geotechnische data in BIM-modellen via IFCX. Eén waarheid voor bovengrond én ondergrond.
Technologie
Een Rust-rekenkern voor snelle parsing van GEF en BRO-xml, een TypeScript-frontend voor de UI, en Tauri 2 voor cross-platform distributie (Windows, macOS, Linux). Dezelfde stack als het hele OpenAEC-ecosysteem voor naadloze integratie.
