3D-viewer voor de bouw
Gratis viewer om bouwmodellen te openen, meten en doorsnijden
Open modellen uit SketchUp, Tekla, Revit en IFC zonder het programma waarin ze gemaakt zijn. Draai eromheen, meet, snijd het model open en bewaar het als IFC. Als desktop-app voor Windows, macOS en Linux, of direct in de browser.
Meteen proberen: open een eigen model in de browser. Het bestand blijft op je eigen computer en wordt nergens geüpload. IFC en Revit open je in de desktop-app. Open de webversie
Functies
Begin bij de hoogtepunten of kies een onderwerp.
01 Openen
SketchUp, Tekla, Revit, IFC, glTF, OBJ, STL, PLY, CityJSON, LandXML en DWG of DXF, zonder het programma waarin het model gemaakt is. Op de Bestand-pagina staan je recente bestanden klaar, zodat je meteen verder kunt.

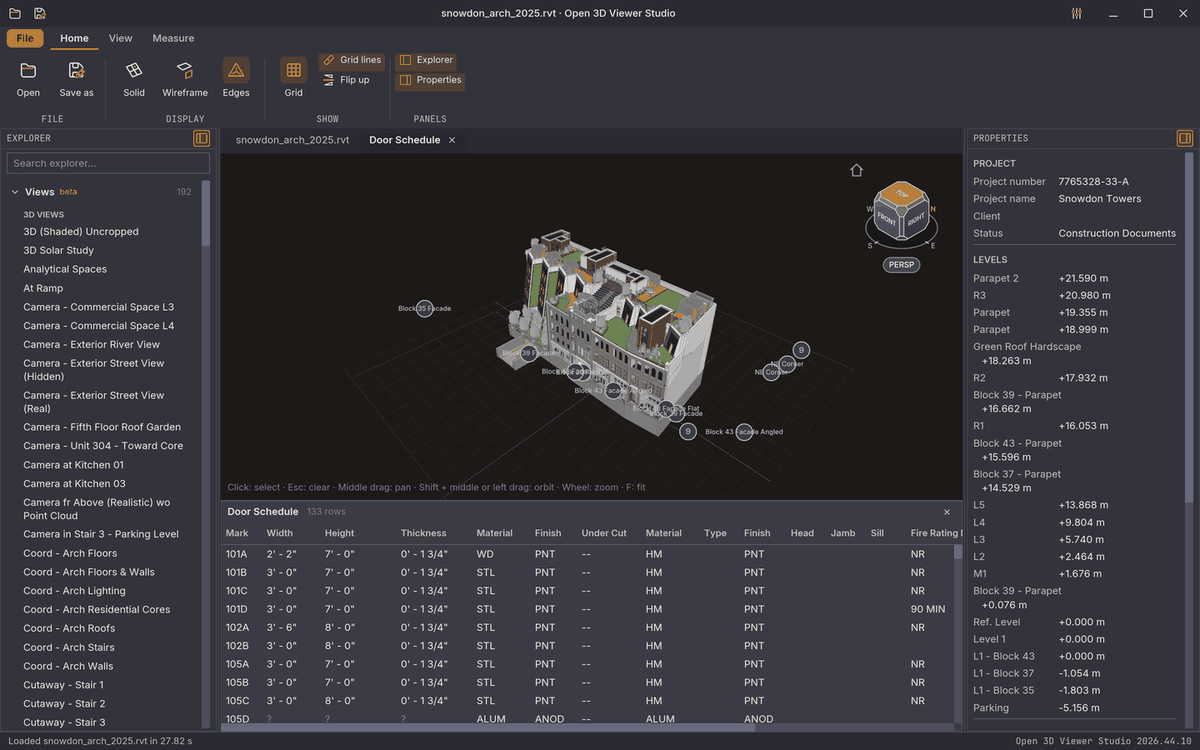

Meer lezen02 Revit en IFC
De desktop-app opent .rvt en .rfa met niveaus, stramienen, ruimtes en opgeslagen aanzichten, en IFC-modellen met hun ruimtes in een eigen laag. Een staat, zoals een deurstaat, opent als tabel onder het model; klik op een rij en de elementen worden geselecteerd.

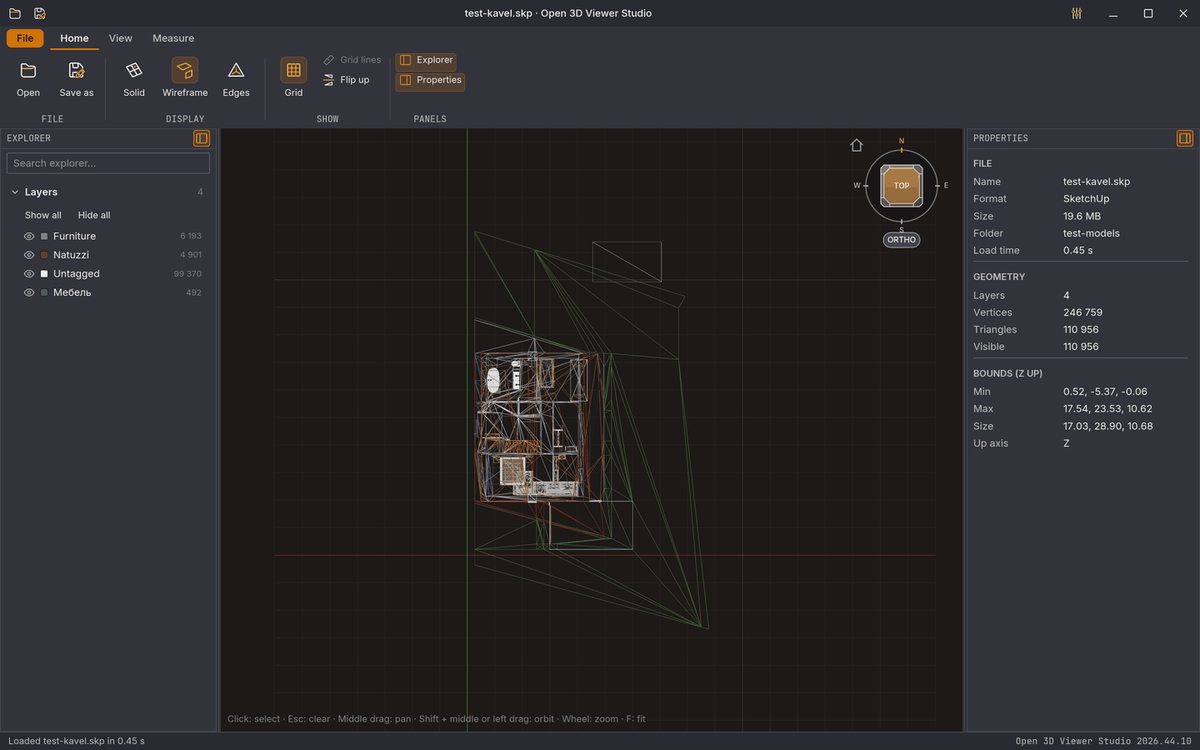

Meer lezen03 Bekijken
Wissel tussen volledig, draadmodel en randen, en tussen perspectief en orthografisch. Draai met de kijkkubus naar een zijde of kijk recht van boven, en zet lagen aan of uit in de verkenner.

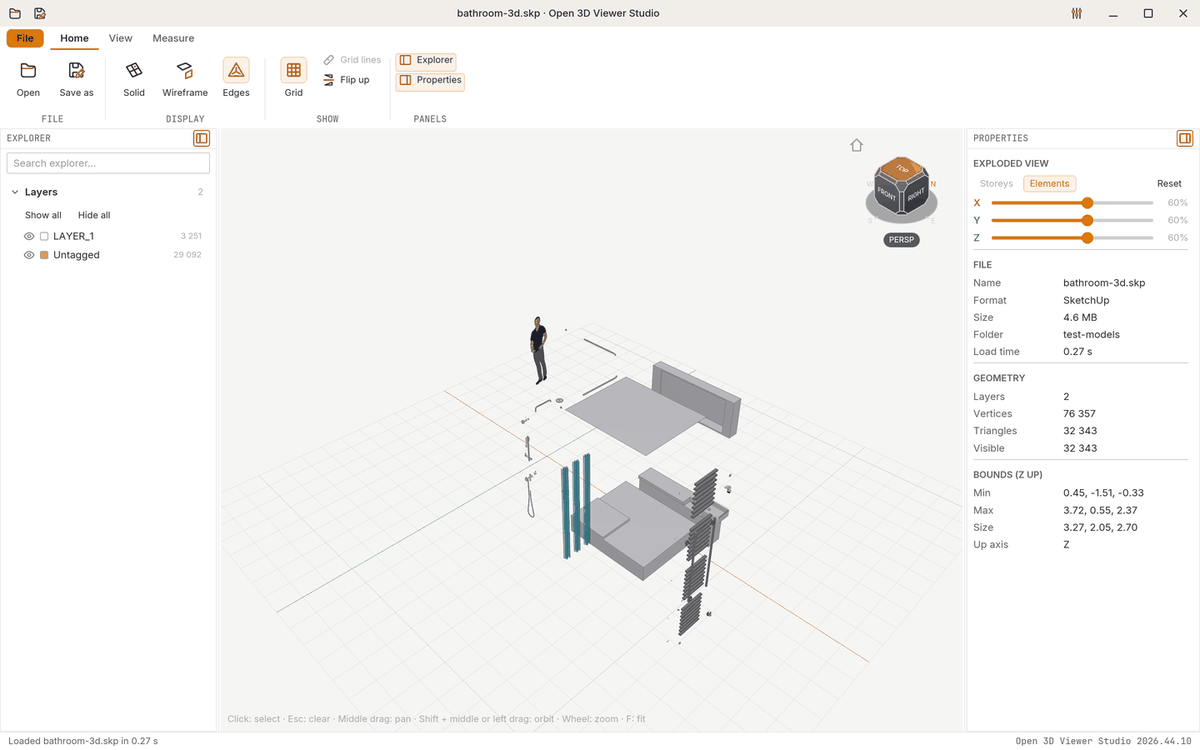

Meer lezen04 Uit elkaar
Trek het model per bouwlaag of per element uit elkaar, met een schuif per as. Snijd het open met een doorsnedebox of een doorsnedevlak, met gevulde snedes, en meet afstanden, hoeken, oppervlaktes en polygonen.

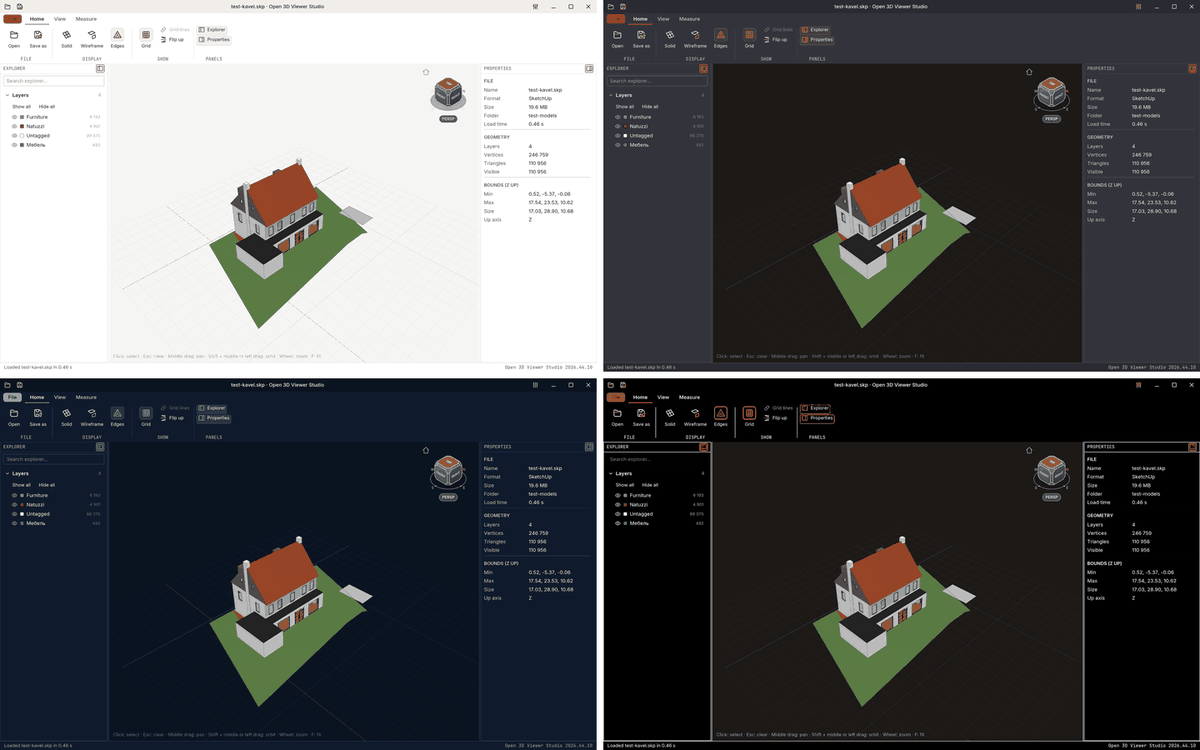

Meer lezen05 Werkplek
Het venster volgt de OpenAEC Blueprint, net als de andere OpenAEC-apps: een lint met Start, Beeld en Meten, een verkenner, eigenschappen en een statusbalk. Kies uit vijf thema's, werk in het Nederlands of het Engels en geef elke opdracht je eigen sneltoets.
Meer lezenOpen .skp-bestanden vanaf versie 3, met de tags als lagen.
Open .db1-modellen, met een laag per klasse. Profielvormen zijn benaderd.
Open .ifc in de desktop-app. Ruimtes staan in een eigen laag en beginnen verborgen, zodat je meteen het gebouw ziet.
Open .rvt en .rfa in de desktop-app, met niveaus, stramienen, ruimtes, opgeslagen aanzichten en staten.
De gangbare uitwisselformaten voor 3D-modellen, scans en 3D-printen, ook in de browser.
Stadsmodellen uit CityJSON en CityJSONSeq, en terrein als TIN uit LandXML.
De vlakken uit de modelruimte, als 3D-geometrie. Geen volledige CAD-tekening: solids, teksten en bogen komen niet mee.
Openen vervangt het model, Toevoegen zet er een bestand bij. Elk model heeft een eigen knop om het te tonen of te verbergen.
Wissel met één toets van weergave, en tussen perspectief en orthografisch.
Draai met de kijkkubus naar een zijde, of kies iso, boven, voor of rechts. Met F past het model in beeld.
Trek het model per bouwlaag of per element uit elkaar, met een schuif per as.
Zet lagen aan of uit, zoek in de verkenner en klik een element aan om zijn eigenschappen te lezen.
Een staat opent als tabel onder het model. Klik op een rij en de bijbehorende elementen worden geselecteerd.
Meet door in het model te klikken, of tussen twee elementen. Metingen blijven in beeld tot je ze wist.
Meet een oppervlak of een polygoon over meerdere punten, bijvoorbeeld een vloer of een dakvlak.
Snijd het model open met een box of met één vlak. De snedes worden gevuld, zodat je ziet wat massief is.
Bewaar elk model dat je opent als IFC 4, met bouwlagen, klassen, eigenschappen en materialen. Ook in de browser.
Met de MCP-server open-3d-viewer-mcp bedient een AI-assistent de desktop-viewer, lokaal op je eigen computer.
Dezelfde app draait in de browser op WebGPU. Je bestand blijft op je computer en wordt niet geüpload.
Licht, Donker, Blueprint en twee thema's met hoog contrast, in het Nederlands of het Engels.
Geef in Instellingen elke opdracht je eigen toets.

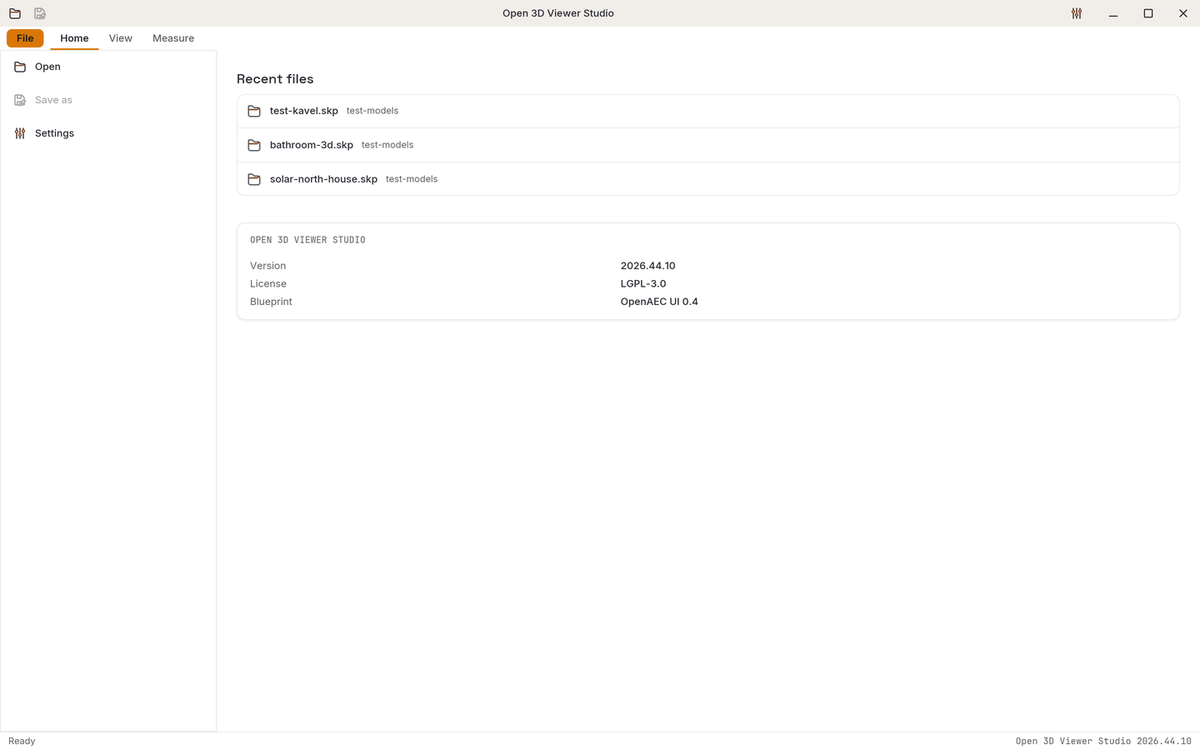

De Bestand-pagina toont de modellen die je het laatst opende, zodat je meteen verder kunt.
Voor Windows, macOS en Linux, met controlesommen en een build-attestatie per bestand.
Download
Gratis en zonder account. Ondertekende installers voor Windows, macOS en Linux.
Open 3D Viewer Studio is gemaakt voor een groot scherm. Open hem op je computer, of probeer hem hier in de browser.
Liever niets installeren? De app draait ook in de browser, en je bestand blijft op je eigen computer. IFC en Revit open je in de desktop-app.
Alle bestanden zijn ondertekend: Windows met Authenticode, macOS met een Developer ID en genotariseerd door Apple, Linux met de OpenPGP-sleutel van OpenAEC (13F6 D414 ADEE 4ED4 CD09 AC60 601D 86C9 3C50 4D29), en elk bestand heeft een build-attestatie van GitHub. Al je OpenAEC-apps in één keer installeren en bijwerken? Gebruik de OpenAEC Installer.
Nieuw in v2026.44.17
Open 3D Viewer Studio is opnieuw gebouwd in Rust en volgt nu de OpenAEC Blueprint. Revit en IFC openen in de gewone desktop-app, er kwamen formaten bij, je bekijkt meer modellen tegelijk en de installers zijn ondertekend. De volledige lijst staat in de release notes.
Titelbalk, lint, een Bestand-pagina met recente bestanden, verkenner, eigenschappen en statusbalk, zoals in elke OpenAEC-app.
.rvt, .rfa en .ifc openen in de gewone desktop-app.
Een staat opent als tabel onder het model, en een rij selecteert zijn elementen.
Stadsmodellen, terrein als TIN en de vlakken uit de modelruimte van een tekening.
Zet bestanden samen in één beeld en toon of verberg elk model apart.
Voor Windows, macOS en Linux, met controlesommen en een build-attestatie per bestand.
Op de desktop en in de browser: SketchUp (.skp, vanaf versie 3), Tekla Structures (.db1, bèta), glTF en GLB, Wavefront OBJ, STL, PLY, CityJSON en CityJSONSeq, terrein als TIN uit LandXML, en DWG en DXF (alleen de vlakken uit de modelruimte, geen volledige CAD-tekening). Alleen in de desktop-app: IFC (.ifc) en Revit (.rvt, .rfa), met niveaus, stramienen, ruimtes, opgeslagen aanzichten en staten.
Nee. Open 3D Viewer Studio draait ook in de browser, op WebGPU, en je bestand wordt niet geüpload. Voor IFC en Revit heb je de desktop-app nodig, voor Windows, macOS of Linux. De OpenAEC Installer installeert en werkt al je OpenAEC-apps in één keer bij.
Niets. De app is gratis en open source onder de LGPL-3.0-or-later. Geen abonnement, geen account en geen licentiekosten per gebruiker.
Opslaan als maakt een IFC 4-bestand, op de desktop en in de browser. De geometrie wordt opgeslagen als driehoeken (IfcTriangulatedFaceSet), met de bouwlagen, klassen, eigenschappen en materialen van het model. Zo zet je bijvoorbeeld een SketchUp- of Tekla-model om naar IFC. Het oorspronkelijke bestand blijft zoals het was.
Windows 10 en 11 (x64), macOS 11 of nieuwer (universeel: Apple silicon en Intel) en Linux (x86-64, als .deb, .rpm, AppImage of .tar.gz). Daarnaast in elke browser met WebGPU. Het venster is in het Nederlands en het Engels.
Ja. Het opent de modellen die architecten, constructeurs en bouwers uitwisselen, van SketchUp en Tekla tot Revit en IFC, en ook stadsmodellen in CityJSON en terrein uit LandXML. Wat je opent, bewaar je als IFC 4, de open standaard voor BIM.
Met de MCP-server open-3d-viewer-mcp (Model Context Protocol, een open standaard) bedient een AI-assistent, zoals Claude Code, Claude Desktop of een andere MCP-client, de desktop-viewer zoals jij dat doet: bestanden openen, rondkijken, selecteren, eigenschappen lezen, doorsnijden en meten. Je ziet het gebeuren in je eigen venster. Alles blijft op je computer: de viewer luistert alleen op 127.0.0.1, met een token.
Ja. Openen vervangt het model dat je bekijkt; met Toevoegen zet je er een bestand bij, bijvoorbeeld de constructie bij de architectuur. Elk model heeft een eigen knop om het te tonen of te verbergen. IFC-ruimtes staan in een eigen laag en beginnen verborgen.
IFC en Revit openen alleen in de desktop-app. Texturen worden een gemiddelde kleur. Tekla-profielen zijn benaderd; die lezer is nog in bèta. Van DWG en DXF komen alleen de vlakken mee, zonder ACIS-solids, teksten, maatvoering en bogen. En de browserversie reageert niet zolang een groot model laadt.
De installers zijn ondertekend: Windows met Authenticode, macOS met een Developer ID en genotariseerd door Apple, Linux met de OpenPGP-sleutel van OpenAEC (vingerafdruk 13F6 D414 ADEE 4ED4 CD09 AC60 601D 86C9 3C50 4D29). Bij elke release staan SHA256SUMS en de handtekening SHA256SUMS.asc, en elk bestand heeft een build-attestatie van GitHub.
Voor wie wil weten hoe het gebouwd is.
Eén codebasis in Rust voor de desktop-app en de browserversie.
De interface is gebouwd met iced, een GUI-bibliotheek in Rust, zonder webview of JavaScript-framework.
Een eigen 3D-pijplijn op wgpu met 4x anti-aliasing: native op de desktop, op WebGPU in de browser.
In de browser draait dezelfde code als WebAssembly. Modellen worden lokaal gelezen; er gaat niets naar een server.
Venster, ontwerptokens, lettertypen en iconen komen uit de OpenAEC Blueprint, de standaard voor alle OpenAEC-apps.
open-3d-viewer-mcp verbindt een MCP-client met het venster, alleen via 127.0.0.1 en met een token.
Bestandsformaten
De desktop-app opent alle formaten. In de browser opent alles behalve IFC en Revit, en opslaan als IFC 4 kan op beide.
| Formaat | Desktop-app | Browser |
|---|---|---|
| SketchUp (.skp, vanaf versie 3) | Ja | Ja |
| Tekla Structures (.db1, bèta) | Ja | Ja |
| IFC (.ifc) | Ja | Nee |
| Revit (.rvt, .rfa) | Ja | Nee |
| glTF, GLB | Ja | Ja |
| Wavefront OBJ, STL, PLY | Ja | Ja |
| CityJSON, CityJSONSeq | Ja | Ja |
| LandXML (terrein als TIN) | Ja | Ja |
| DWG, DXF (vlakken uit de modelruimte) | Ja | Ja |
| Opslaan als IFC 4 | Ja | Ja |
v2026.44.17 · 2026-10-29 · De hoofdpunten per versie. Klik op Meer voor de volledige notities.
