Open-source engineeringtool voor paalplannen. Breng belastinglocaties, sonderingen, funderingsadvies, paalopties, benutting en geraamde kosten samen in één interactief paalplan.
Technische resultaten zijn beslisondersteuning en moeten altijd door een gekwalificeerde professional worden gecontroleerd.
Open Pile Plan Studio is een open-source engineeringtool voor het beoordelen van paalopties en het samenstellen van praktische paalplanvarianten. Constructieve belastingen, sonderingen en beschikbare configuraties komen samen in de browser en Windows-app, met dezelfde Rust-rekenkern.
Belastinglocaties, sonderingen en funderingsadvies importeren uit CSV/XLSX (incl. RFEM-export)
Geldige, onvoldoende en ontbrekende paalopties per belastinglocatie
Sonderingsselectie per kwadrant of maximale hoek, handmatig te overschrijven
Benutting, maatgevend draagvermogen en geraamde kosten vergelijken
Kostenoptimalisatie met HiGHS, configuratielimieten en optionele vermindering van buurverschillen
Volledig project opslaan als IFCPP-bestand en later heropenen
GWW · Geotechniek
Het opstellen van een paalplan is vaak handwerk verspreid over spreadsheets, funderingsadviezen en tekeningen. Open Pile Plan Studio brengt die informatie samen in één interactieve werkruimte: selecteer belastinglocaties, zie direct welke paalconfiguraties geldig zijn en leg keuzes navolgbaar vast.
Gratis en open source, voor constructeurs, geotechnisch adviseurs en funderingsspecialisten. De browserdemo opent met een compleet voorbeeldproject, zodat je de werkwijze zonder voorbereiding kunt verkennen.

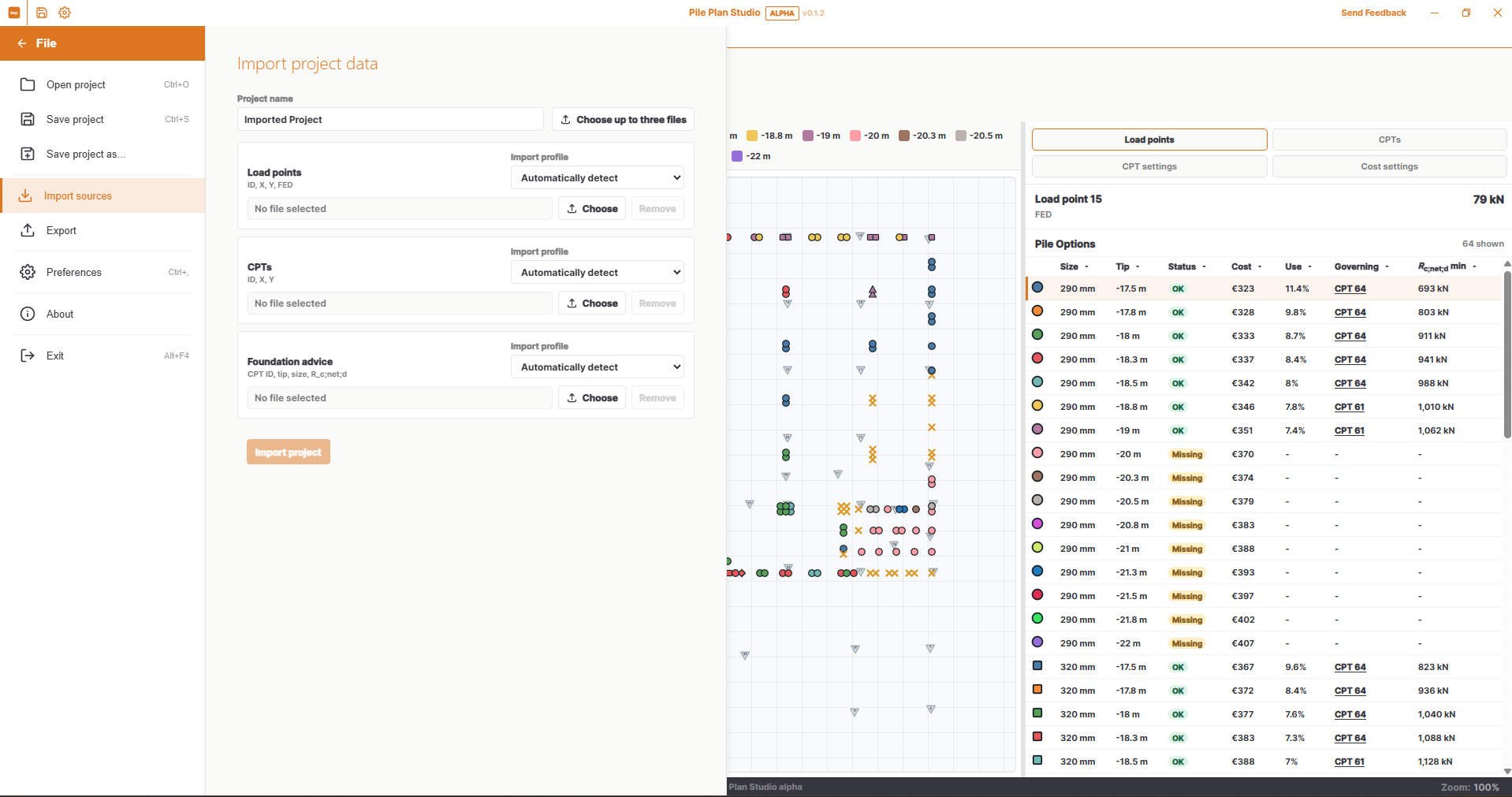

Importeer belastinglocaties, sonderingscoördinaten en funderingsadvies uit CSV- of XLSX-bestanden en wijs de drie bronrollen vóór import toe. RFEM-exports worden automatisch herkend.

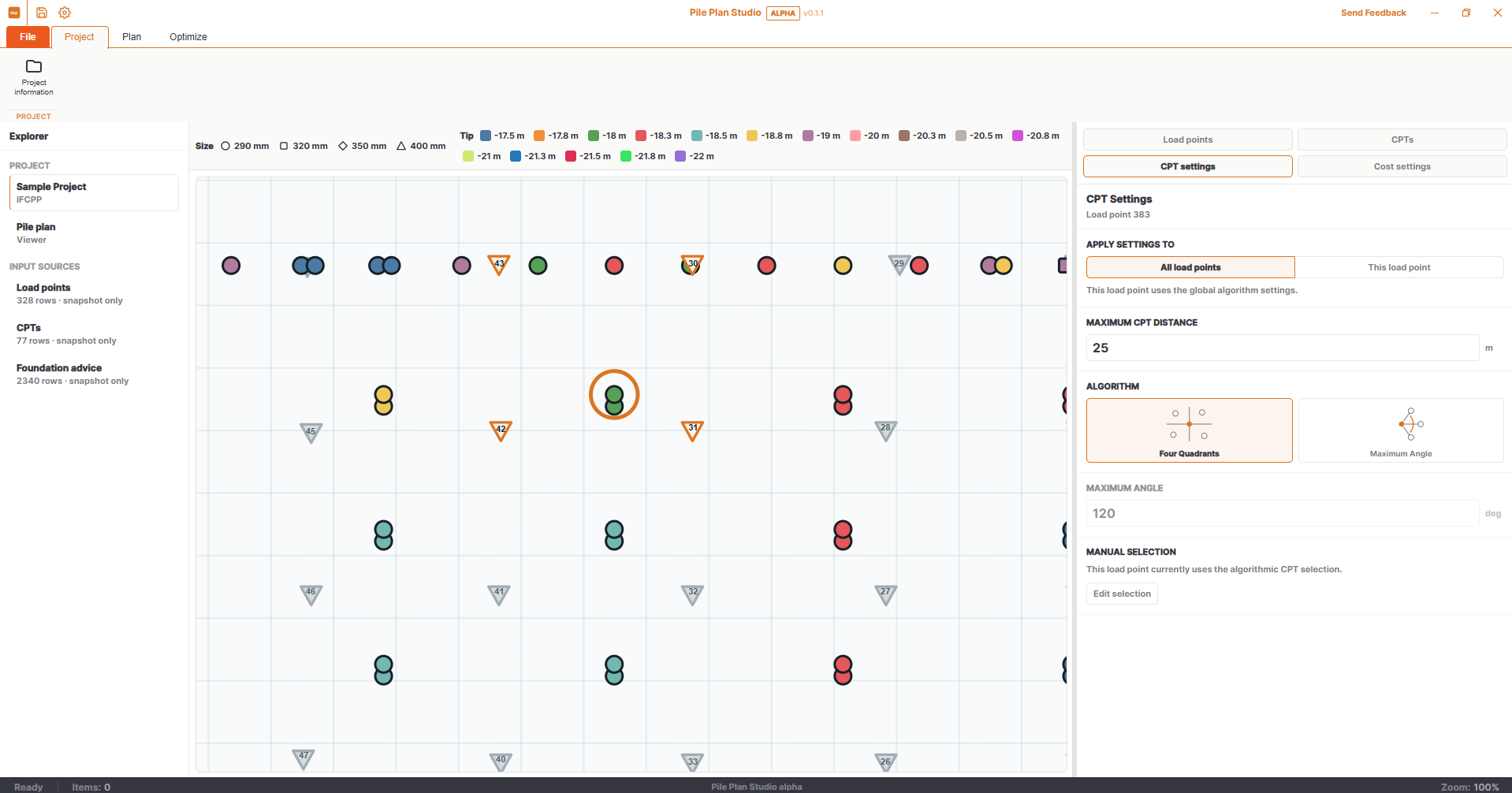

Selecteer sonderingen automatisch per kwadrant of maximale hoek en overschrijf de keuze handmatig voor afzonderlijke belastinglocaties.

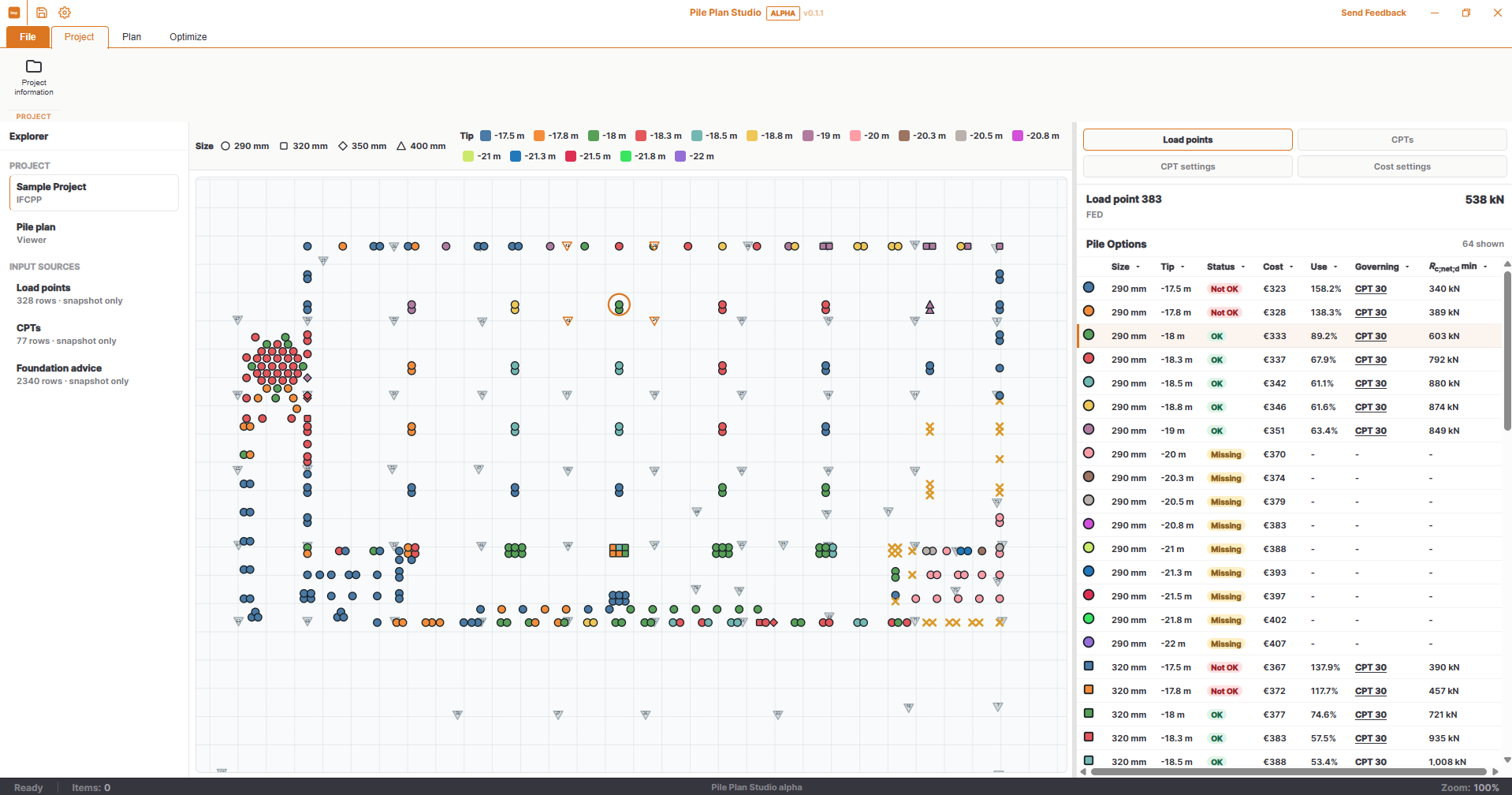

Bekijk per locatie geldige, onvoldoende en ontbrekende paalopties met afmeting, puntniveau en maatgevende sondering.
Wijs een configuratie toe aan één belastinglocatie of aan een meervoudige selectie met gemeenschappelijke opties.
Vergelijk benutting, maatgevende sondering en geraamde kosten voordat je een configuratie vastlegt.

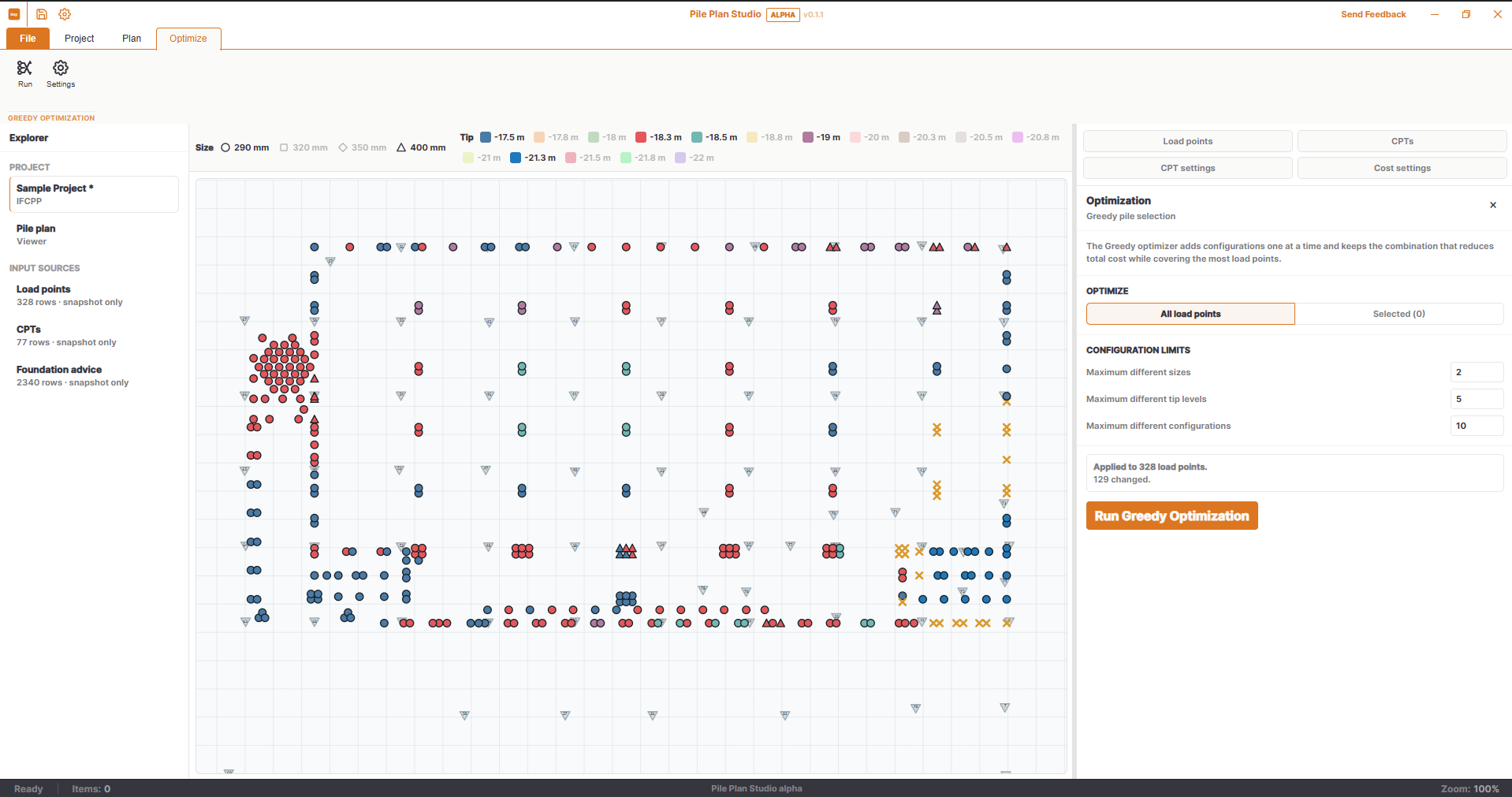

Gebruik HiGHS om kosten te verlagen binnen configuratielimieten en verminder optioneel buurverschillen binnen een kostenbudget. Snel verbeteren biedt een lokale variant.
Selecteer locaties met klikken, multiselectie of lasso en filter via paalafmeting en puntniveau in de legenda.
Bewaar geïmporteerde data, instellingen, paalkeuzes en handmatige sonderingsselecties samen en open het volledige project later opnieuw.
Exporteer de actuele paaltoewijzingen en geselecteerde sonderingen naar Excel of CSV voor rapportage en afstemming.
Werk een actief project bij vanuit een Excel/CSV-tabel, inclusief legacy-bestanden — met validatie op ID's en coördinaten en een voorbeeldweergave vóór import.
Dezelfde Rust-rekenkern draait via WebAssembly in de browser en native in de Windows-desktopapp (Tauri 2). De Windows-app biedt ook lokale MCP-toegang voor AI-assistenten zoals ChatGPT Desktop en Claude Desktop. Lezen en bewerken worden apart ingeschakeld.
De browserdemo opent met een compleet voorbeeldproject, zodat je de werkwijze zonder voorbereiding kunt onderzoeken.
IFCPP
Bronnen combineren Importeer belastinglocaties, sonderingen en funderingsadvies en controleer hun rol.
Opties beoordelen Inspecteer de planweergave, sonderingskeuze, draagvermogen, benutting en kosten.
Keuzes vastleggen Wijs configuraties toe, controleer het geheel en bewaar alles als IFCPP-project.
Open Pile Plan Studio is momenteel een publieke alpha. De instelbare sonderingsselectie is een praktische benadering. Het optimalisatieresultaat meldt of optimaliteit is bewezen; Snel verbeteren is een lokale verbetermethode.
Controleer invoer, aannames en technische resultaten altijd binnen het project door een gekwalificeerde professional. De tool ondersteunt engineeringbeslissingen maar vervangt de verantwoordelijkheid voor het funderingsontwerp niet.
De engineeringlogica voor import, paalopties, kosten, sonderingsselectie en optimalisatie leeft in de Rust-rekenkern. Diezelfde kern draait via WebAssembly in de browser en native in de Tauri-desktopapp — één rekenmodel, twee platforms.
