Qu'est-ce que Pile Plan Studio ?
Pile Plan Studio est un outil d'ingénierie open source pour évaluer les options de pieux et composer un plan de pieux pragmatique. Il rend immédiatement visible la relation entre les charges structurelles, les CPT voisins et les configurations de pieux disponibles — dans le navigateur ou en application de bureau, avec le même cœur de calcul Rust.
- Import des points de charge, CPT et avis de fondation depuis CSV/XLSX (y compris exports RFEM)
- Options de pieux valides, insuffisantes et manquantes par point de charge
- Sélection des CPT par quadrant ou angle maximal, avec surcharge manuelle
- Comparaison du taux d'utilisation, de la résistance déterminante et du coût estimé
- Optimisation gloutonne avec limites sur dimensions, niveaux de pointe et configurations
- Enregistrement du projet complet en fichier IFCPP, réouvrable ultérieurement
Pourquoi Pile Plan Studio ?
L'élaboration d'un plan de pieux est souvent un travail manuel dispersé entre tableurs, rapports d'avis de fondation et plans. Pile Plan Studio réunit ces informations dans un seul espace de travail interactif : sélectionnez des points de charge, voyez immédiatement quelles configurations de pieux sont valides et consignez vos choix de manière traçable.
Gratuit et open source, pour les ingénieurs structure, les consultants géotechniques et les spécialistes des fondations. La démo navigateur s'ouvre avec un projet d'exemple complet, pour explorer la méthode de travail sans aucune préparation.
Fonctionnalités
Import de projet ciblé

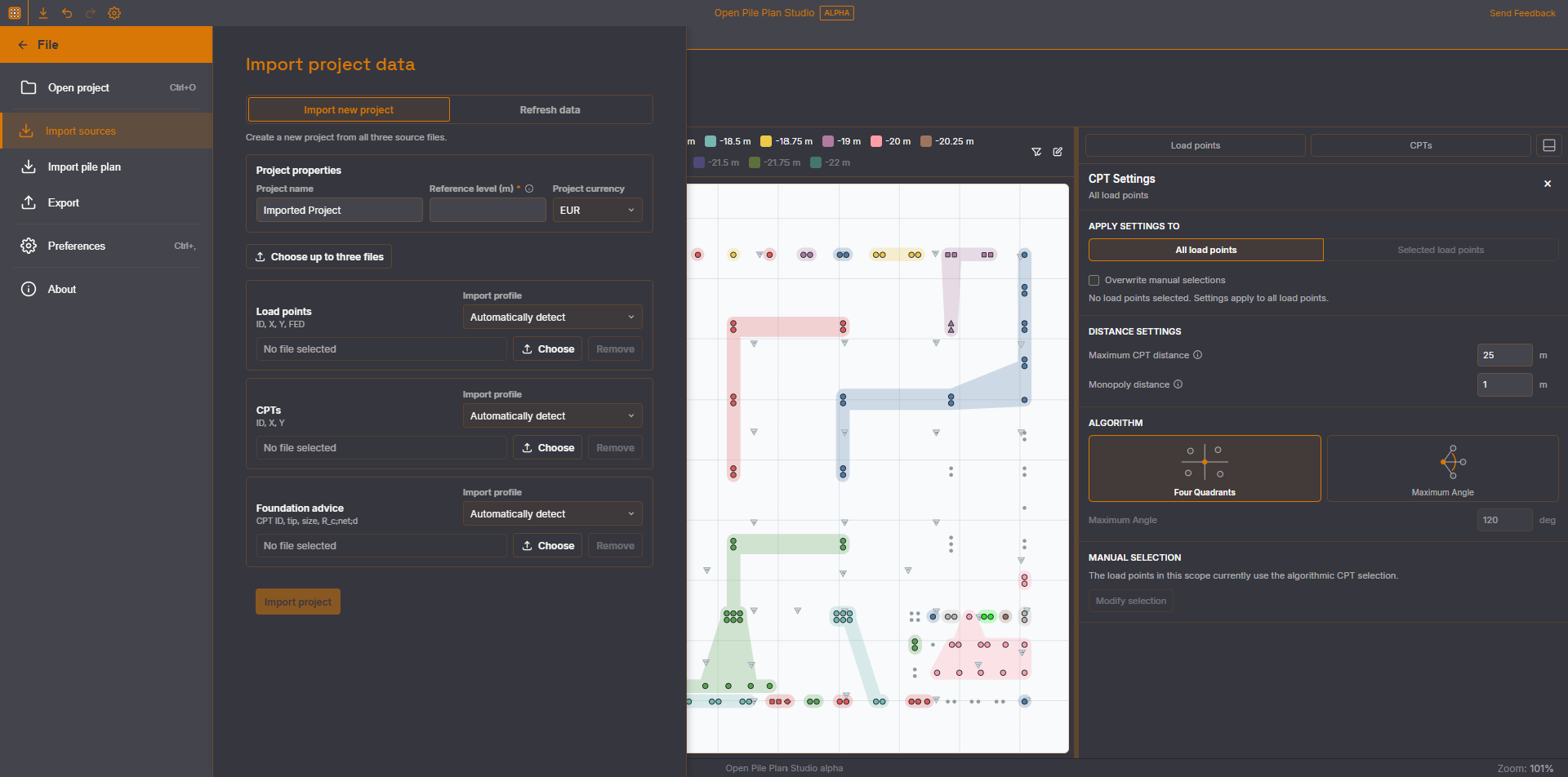

Importez points de charge, coordonnées CPT et avis de fondation depuis des fichiers CSV ou XLSX et attribuez les trois rôles sources avant l'import. Les exports RFEM sont détectés automatiquement.
Sélectionner les CPT
Sélectionnez les CPT automatiquement par quadrant ou par angle maximal et remplacez la sélection manuellement pour des points de charge individuels.
Comparer les options de pieux
Consultez par emplacement les options de pieux valides, insuffisantes et manquantes avec dimension, niveau de pointe et CPT déterminant.
Attribution simple ou en masse
Attribuez une configuration à un point de charge ou à une sélection multiple disposant d'options communes.
Utilisation et coûts
Comparez le taux d'utilisation, le CPT déterminant et le coût estimé avant de valider une configuration.
Optimiser le plan

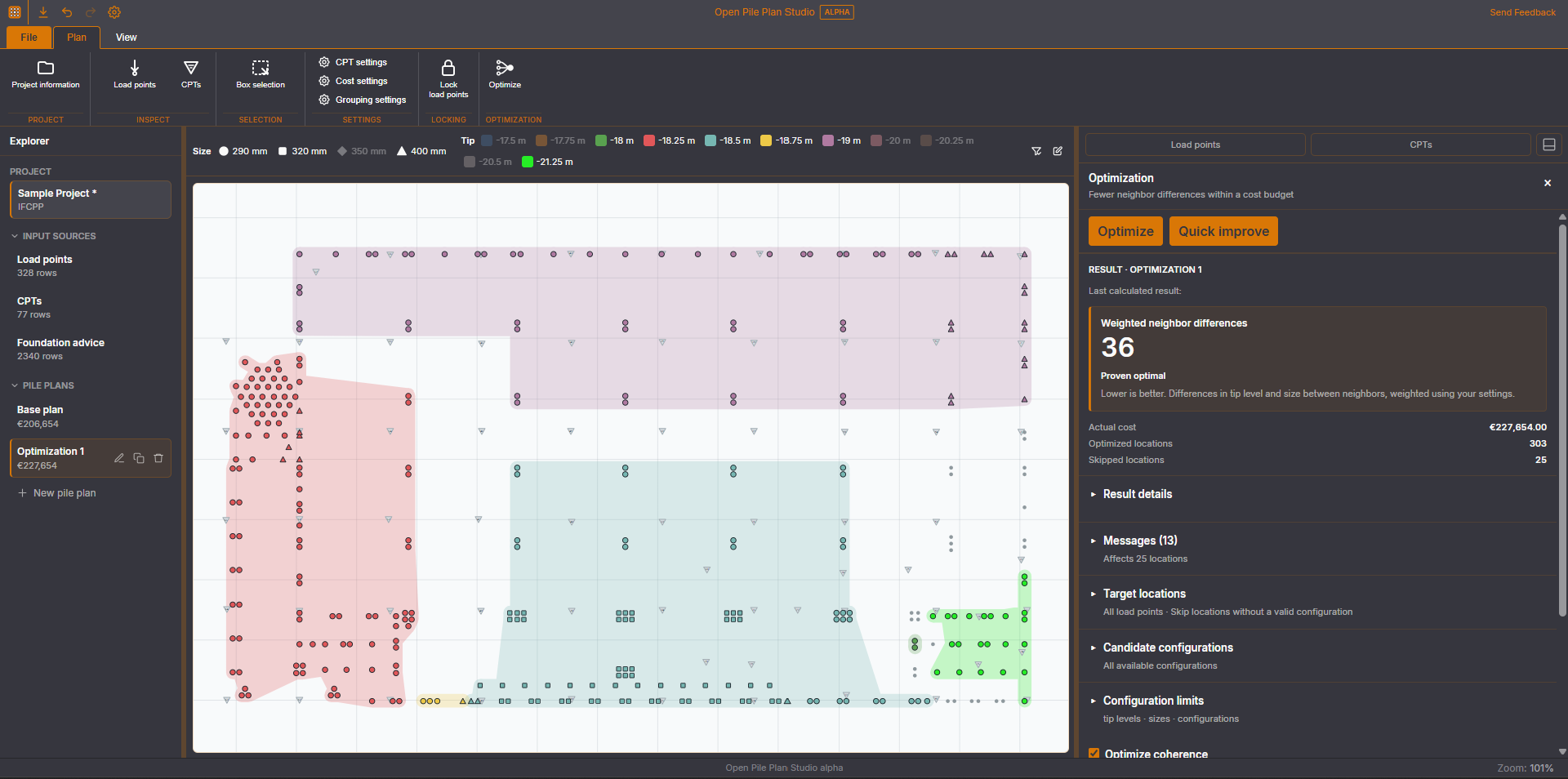

Utilisez l'optimiseur glouton avec des limites sur les dimensions, les niveaux de pointe et les configurations complètes comme aide à la décision pour un plan de pieux efficace.
Sélection interactive
Sélectionnez des emplacements par clic, sélection multiple ou lasso et filtrez par dimension de pieu et niveau de pointe dans la légende.
Fichier projet IFCPP
Conservez ensemble les données importées, les réglages, les choix de pieux et les sélections manuelles de CPT, et rouvrez le projet complet plus tard.
Export vers Excel/CSV
Exportez les attributions de pieux actuelles et les CPT sélectionnés vers Excel ou CSV pour le reporting et la coordination.
Importer un plan de pieux existant
Mettez à jour un projet actif depuis un tableau Excel/CSV, y compris des fichiers hérités — avec validation des ID et coordonnées et un aperçu avant import.
Navigateur et bureau
Le même cœur de calcul Rust fonctionne via WebAssembly dans le navigateur et nativement dans l'application de bureau Windows (Tauri 2).
Explorer immédiatement
La démo navigateur s'ouvre avec un projet d'exemple complet, pour étudier la méthode de travail sans préparation.
Méthode : trois étapes vers un projet traçable
- Combiner les sources — importez points de charge, CPT et avis de fondation et vérifiez leur rôle.
- Évaluer les options — inspectez la vue en plan, la sélection CPT, la portance, l'utilisation et les coûts.
- Consigner les choix — attribuez les configurations, contrôlez l'ensemble et enregistrez tout en projet IFCPP.
⚠️ Aide à la décision, pas de responsabilité de conception automatisée
Pile Plan Studio est actuellement une alpha publique. La sélection configurable des CPT est une approximation pratique et l'optimiseur glouton aide à comparer les choix, mais ne garantit pas un plan de pieux globalement optimal.
Faites toujours vérifier les données d'entrée, les hypothèses et les résultats techniques au sein du projet par un professionnel qualifié. L'outil soutient les décisions d'ingénierie mais ne remplace pas la responsabilité de la conception des fondations.
Technologie
La logique d'ingénierie pour l'import, les options de pieux, les coûts, la sélection des CPT et l'optimisation réside dans le cœur de calcul Rust. Ce même cœur fonctionne via WebAssembly dans le navigateur et nativement dans l'application de bureau Tauri — un seul modèle de calcul, deux plateformes.
