Écosystème OpenAEC

Open BIM Studio

Un modeleur BIM à la portée volontairement large. D’un côté aussi direct qu’une esquisse : pousser, tirer, essayer et jeter. De l’autre vraiment technique : systèmes constructifs, ferraillage, assemblages et plans issus du même modèle. Le tout en IFCX.

Bientôt disponible Suivre le développement
En développement BIM · IFCX Développé en DynLex € 0

Un aperçu de ce que nous construisons. Une version de test existe, mais on ne peut pas encore y modéliser un projet.

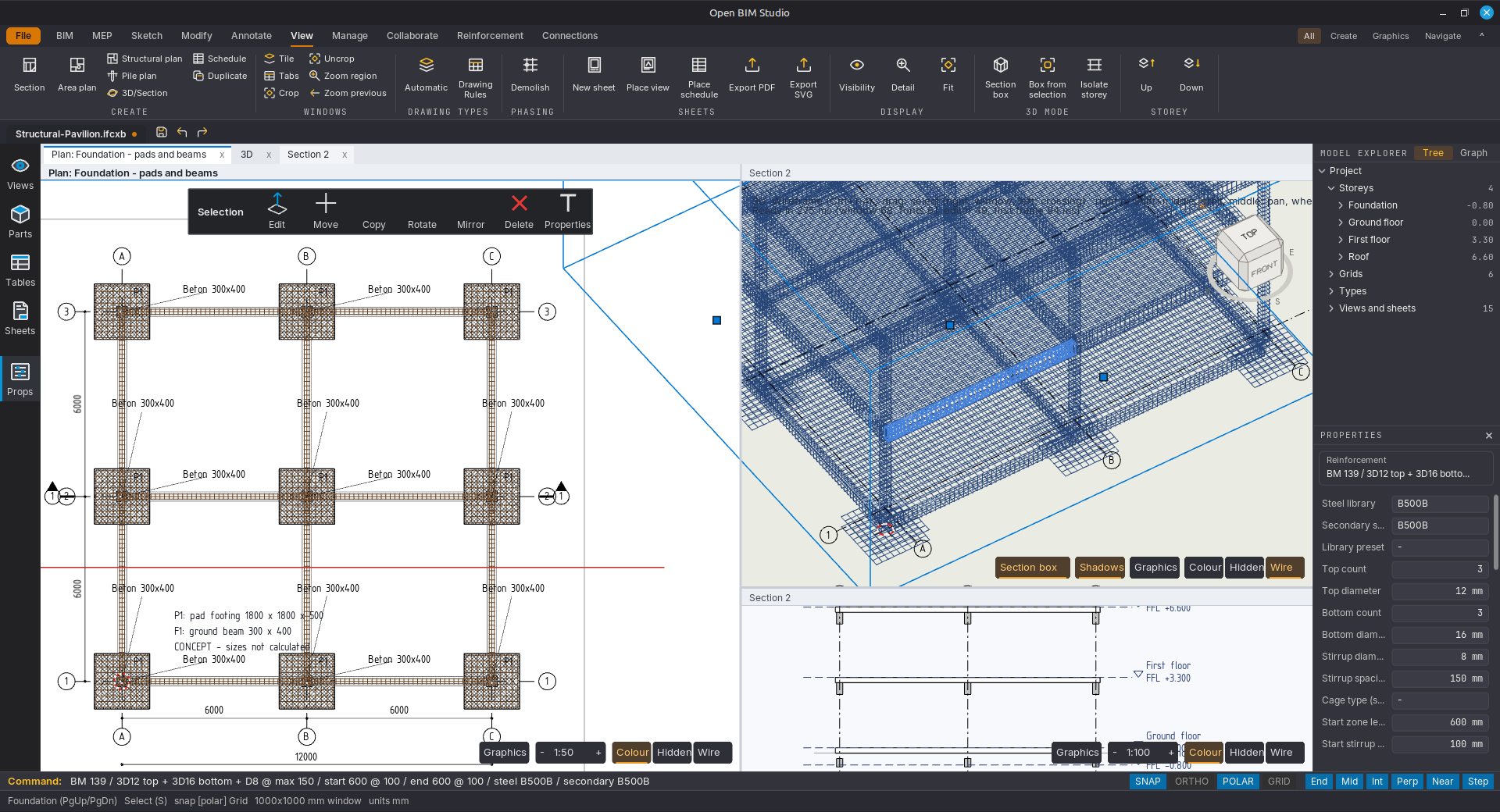

Open BIM Studio avec le plan de fondation d’un pavillon : semelles de 1800 sur 1800 mm et longrines de 300 sur 400 mm avec leur ferraillage, à côté du ferraillage en 3D, d’une coupe et des propriétés du ferraillage

Que sera Open BIM Studio ?

Open BIM Studio est un modeleur BIM open source de l’OpenAEC Foundation. Vous créez et modifiez une maquette, l’examinez en 2D et en 3D, et en tirez plans, détails de ferraillage et nomenclatures. L’interface est native, sur Vulkan, et le noyau CAO est écrit en DynLex, notre propre langage de programmation.

  • Modélisation directe avec poignées, accrochage, Push/Pull et découpe de faces

  • Systèmes constructifs paramétriques, systèmes de menuiseries, escaliers et garde-corps

  • Ferraillage : barres, cages, cadres et treillis, avec repères et nomenclatures

  • Assemblages avec platines, boulons et vis

  • Plans, coupes et planches issus du modèle, en PDF ou SVG

  • IFCX comme format de projet, avec import et export IFC

BIM · DynLex

Pourquoi Open BIM Studio ?

Les logiciels BIM obligent généralement à choisir : un outil d’esquisse rapide pour essayer librement des formes, ou un logiciel lourd qui sait tout de la construction mais paraît lent. Open BIM Studio veut être les deux, dans une seule application : vous commencez par pousser et tirer un volume et développez le même modèle jusqu’au ferraillage et aux assemblages.

Tout est en IFCX, le format de données ouvert de l’écosystème OpenAEC. Ce que vous modélisez est donc immédiatement lisible par les autres outils — et par quiconque ouvre le fichier.

Ce qui est déjà là

Maquette du bâtiment

Niveaux, trames, murs composites, planchers, toitures, plafonds, réservations, poutres, poteaux, pieux et espaces.

Modélisation directe

Sélection, poignées, propriétés numériques, accrochage et transformations. Édition des contours avec Tab, Push/Pull et découpe de faces.

Systèmes paramétriques

Types de systèmes constructifs avec ossatures et panneaux, systèmes de menuiseries hébergés, escaliers, garde-corps et bibliothèques de composants.

Ferraillage

Barres, cages, cadres, ferraillage surfacique et treillis paramétriques, avec repères, nomenclatures et notation néerlandaise ou internationale.

Assemblages

Nœuds d’assemblage modulaires, réservations dans les éléments et pièces ajoutées comme platines, boulons et vis.

Plans issus du modèle

Plans, coupes, vues 3D, boîtes de coupe, cotations, étiquettes, normes de dessin et planches, exportables en PDF ou SVG.

Échange

Import et export IFC, IFCX et IFCX binaire comme fichier de projet, et DXF comme géométrie de référence.

Automatisation

Une API locale et un adaptateur MCP, pour que scripts et assistants IA puissent effectuer des opérations dans l’éditeur.

Développé en DynLex

DynLex est le langage de programmation que nous développons nous-mêmes. Sa syntaxe se lit presque comme de l’anglais et se compile en code natif via LLVM : le modeleur s’adresse directement au GPU et au CPU, sans environnement d’exécution intermédiaire.

Le langage est volontairement restreint, et c’est précisément pour cela que le développement va si vite — pour les humains, et visiblement plus encore pour l’IA.

DynLex sur GitHub
Bientôt disponible

Pas encore prêt pour des projets

Open BIM Studio est une préversion de développement. Une version Linux est prête pour qui veut participer aux tests ; une version Windows testée n’existe pas encore. Suivez le développement sur GitHub et signalez ce que vous rencontrez.

Suivre le développement Signaler un problème

Ce sur quoi nous travaillons encore

  • Les fonctionnalités ci-dessus sont des domaines déjà développés, pas la promesse que chaque combinaison est complète et validée.
  • La version Windows est dans le dépôt, mais il n’existe pas encore d’installateur testé ; la préversion fonctionne sous Linux avec Vulkan.
  • Les performances sur les grandes maquettes et un test complet de l’interface sont encore en cours.
  • La prise en charge d’IFC et d’IFCX progresse encore et ne constitue pas une certification. Tout objet importé ne devient pas entièrement paramétrique et modifiable ; conservez vos fichiers source.

Technologie

DynLex LLVM Vulkan GLFW IFCX IFC MCP MPL-2.0

La logique BIM, les outils et la géométrie sont écrits en DynLex. Le modèle conserve les objets sémantiques, une couche distincte en dérive la géométrie, et les modules de dessin et de scène en produisent les vues 2D et 3D.
