Ouvrir des scans
Nuages de points aux formats LAS, LAZ, E57, PLY, PCD, PTX, PTS et texte, et maillages OBJ, PLY, OFF et STL. Déposez des fichiers sur la fenêtre et ouvrez-en plusieurs à la fois : chaque fichier est un calque que l'on masque, affiche ou ferme.
Tout un projet de scan en une fois
Ouvrez un dossier de scans, ou le fichier de projet de scan (.rcp) d'un projet : les scans qu'il énumère et qui se trouvent à côté de lui s'ouvrent ensemble. On peut aussi déposer un dossier ou un fichier de projet sur la fenêtre.
Gros fichiers
Les fichiers LAS et LAZ s'ouvrent aussitôt à partir de leur en-tête. Un fichier E57 de 512 Mio ou plus montre d'abord un échantillon réparti dans tout le fichier, lorsque sa structure le permet ; les autres fichiers de cette taille affichent toutes les quelques secondes les points déjà lus. Une barre au-dessus de la scène indique la progression et le temps restant, avec un bouton pour annuler.
Le détail là où vous regardez
Pour les nuages d'un million de points ou plus, l'application construit d'elle-même un index sur disque, un octree. Il fournit le détail qui correspond à la position de la caméra, jusqu'au budget de points que vous fixez : dix millions de points au plus. Pendant que la caméra bouge, les points affichés restent à l'écran ; le détail de la nouvelle vue les remplace une fois lu. L'index est conservé et resservira à la prochaine ouverture du fichier.
Affichage
Quatre modes de couleur (couleur enregistrée, altitude, intensité et classification), l'éclairage eye-dome et une taille de point réglable. Les classes présentes dans les nuages s'affichent ou se masquent une à une. Un cube de vue et sept directions de caméra orientent la vue.
Boîte de coupe

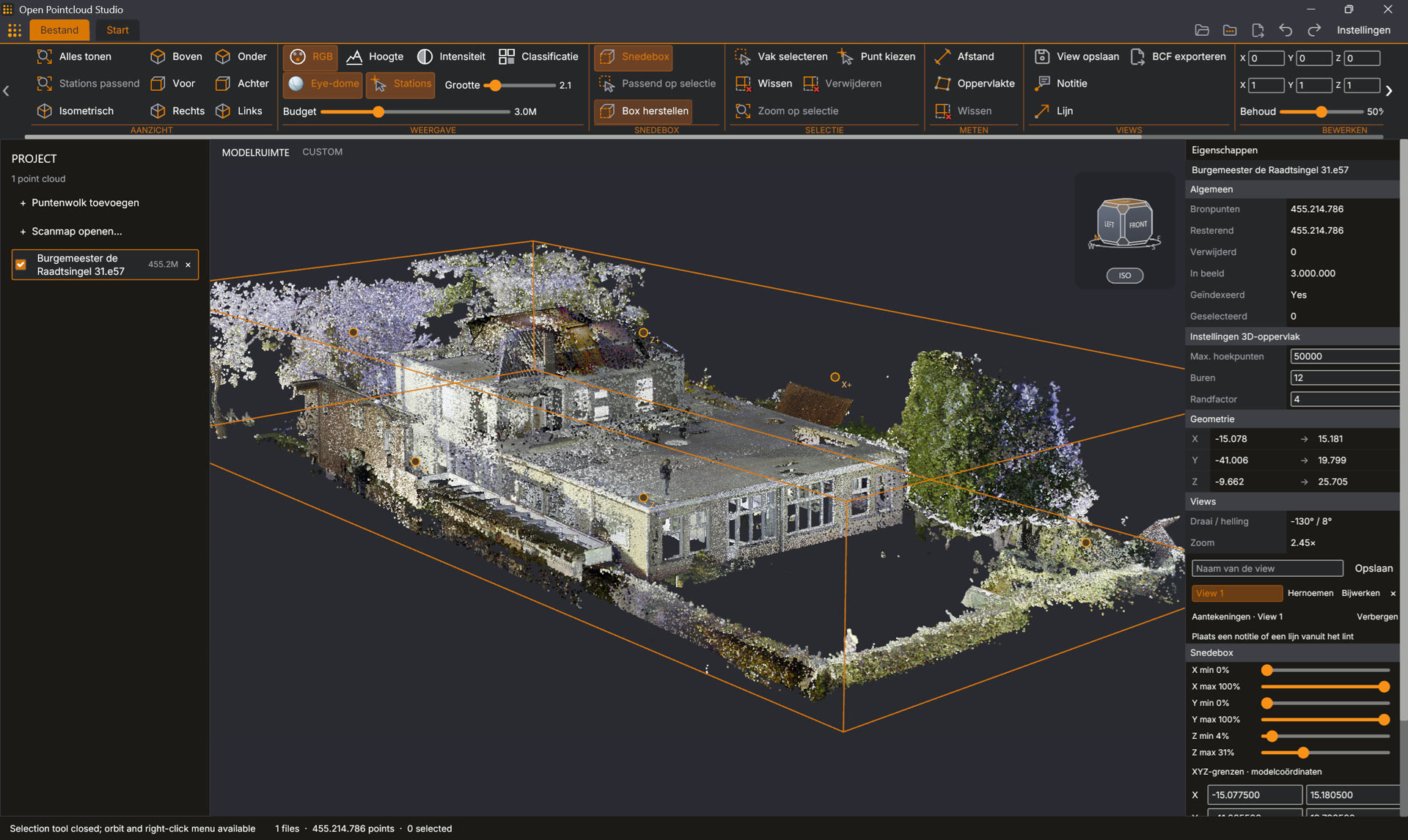

Une boîte dont on fait glisser les six faces limite ce qui est affiché, sélectionné, maillé et parcouru à la recherche de faces. C'est ainsi que l'on tire un plan d'étage ou une coupe d'un scan ; le contenu de la boîte s'exporte séparément ou se dessine en 2D. La boîte suit les axes X, Y et Z du scan et ne peut pas pivoter.
Mesurer

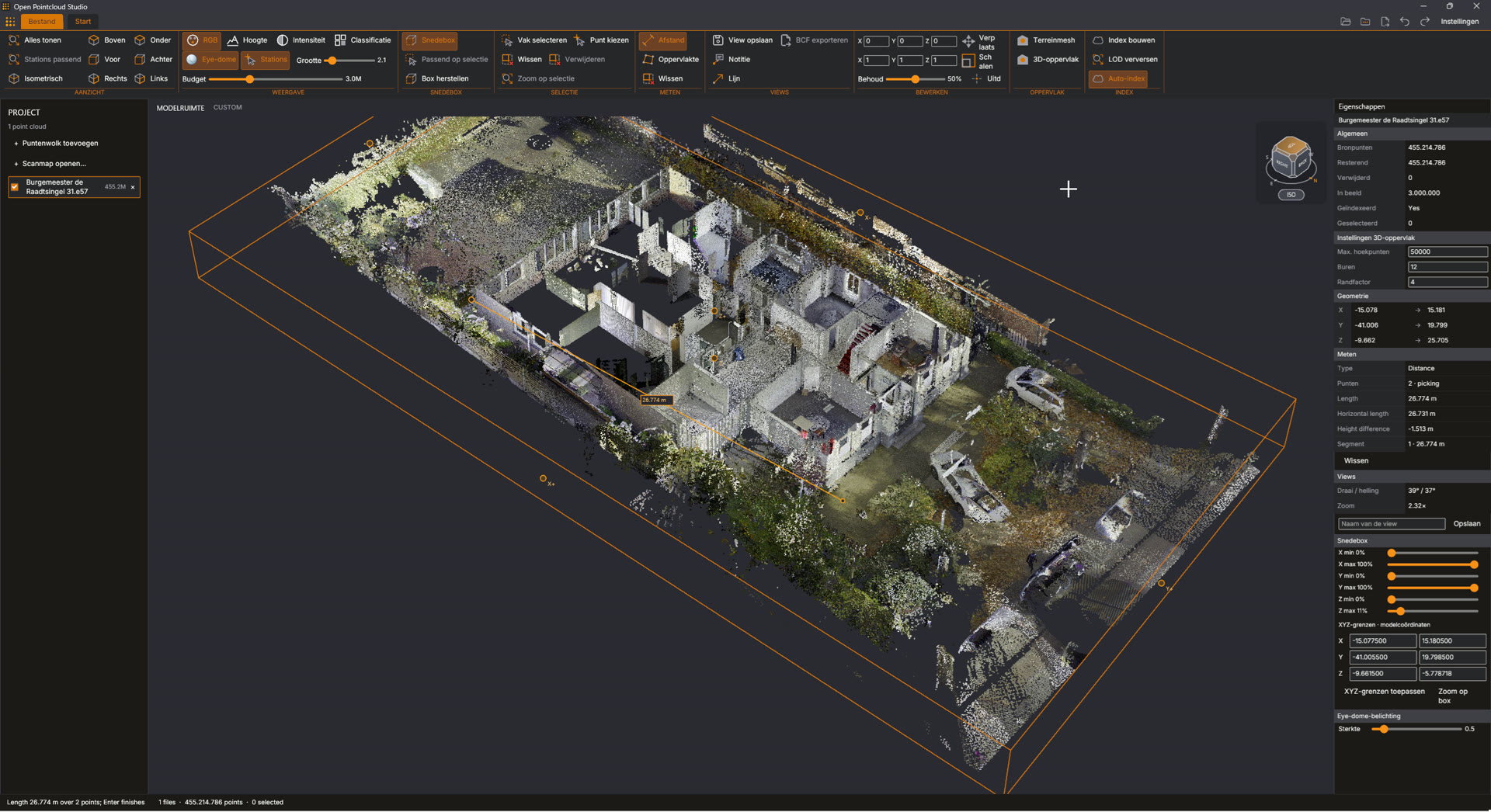

Distance mesure une ligne passant par deux points ou plus : chaque segment, la longueur totale, la longueur horizontale et la différence de hauteur. Area mesure un polygone fermé dans son propre plan, de sorte qu'un mur ou un toit en pente est mesuré en vraie grandeur, avec sa surface vue d'en haut et son périmètre. Les points sont choisis parmi tous les points du scan actif, pas seulement parmi ceux qui sont à l'écran.
Vues, notes et BCF
Une vue enregistrée conserve la caméra, la boîte de coupe, le mode de couleur et les annotations : une note sur un point choisi ou une flèche entre deux points. Toutes les vues d'un scan s'exportent en un seul fichier BCF 2.1, chacune avec ses notes, sa caméra, ses plans de coupe et une image de la scène.
Photos de station et déplacement à pied
Les stations de scan des fichiers E57, PCD et PTX apparaissent comme des repères dans la scène. Une station qui a des photos est représentée par une boule : cliquez dessus pour vous placer à cette station et regarder autour de vous. Parcourez le scan avec W, A, S et D, descendez et montez avec Q et E, allez plus vite avec Maj.
Sélectionner et modifier
Sélectionnez tous les points source contenus dans un rectangle, ou choisissez un seul point pour lire ses coordonnées et ses attributs. Supprimez la sélection, avec annulation jusqu'à huit suppressions, réduisez un nuage à un pourcentage exact de ses points, ou déplacez-le et changez son échelle. Le fichier source n'est jamais modifié : un export écrit le résultat des modifications.
Exporter et fusionner
Exportez le nuage entier, la sélection, tout sauf la sélection, le contenu de la boîte de coupe ou un point sur N en LAS, LAZ, E57, PLY, XYZ, PTS ou CSV. Les exports LAS et LAZ conservent les enregistrements de points d'origine avec leurs attributs. Les scans LAS et LAZ visibles peuvent être fusionnés en un seul fichier. Chaque export relit la source complète : aucun point n'est perdu parce qu'il n'était pas à l'écran.
Maillages
Terrain mesh construit une surface 2,5D à partir des points les plus bas d'une grille. 3D surface suit aussi les murs et les surplombs ; le résultat a des trous et n'est pas étanche. Export mesh… enregistre tout maillage, qu'il ait été créé ici, ouvert depuis un fichier ou téléchargé depuis 3D BAG, en OBJ, en PLY binaire ou en STL binaire. Le panneau des propriétés indique les sommets, les triangles, les arêtes ouvertes et le nombre de parties connexes.
Dessin de coupe

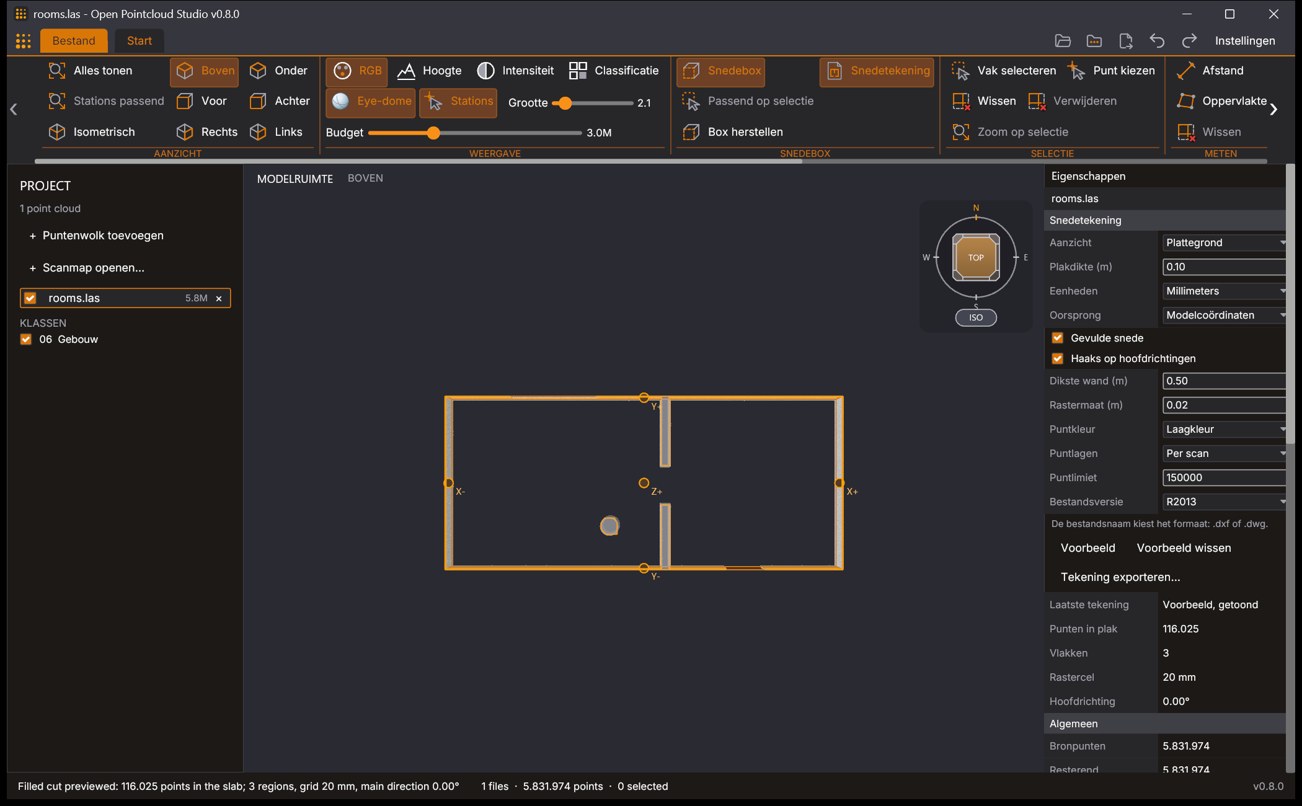

Section drawing produit un dessin 2D à l'échelle 1:1 de ce que coupe la boîte de coupe et l'enregistre en DXF ou en DWG : un plan tiré de la tranche située sous la face supérieure de la boîte, ou une coupe verticale tirée de la tranche située derrière l'un de ses quatre côtés. Le dessin contient les points de cette tranche pour tous les scans visibles, réduits à un point tous les 5 mm. Filled cut dessine les murs, les poteaux et les planchers que traverse la tranche sous forme de zones remplies avec leur contour et laisse ouvertes les baies de portes et de fenêtres. Preview affiche ces zones par-dessus les points avant l'enregistrement d'un fichier.
Maillage fermé

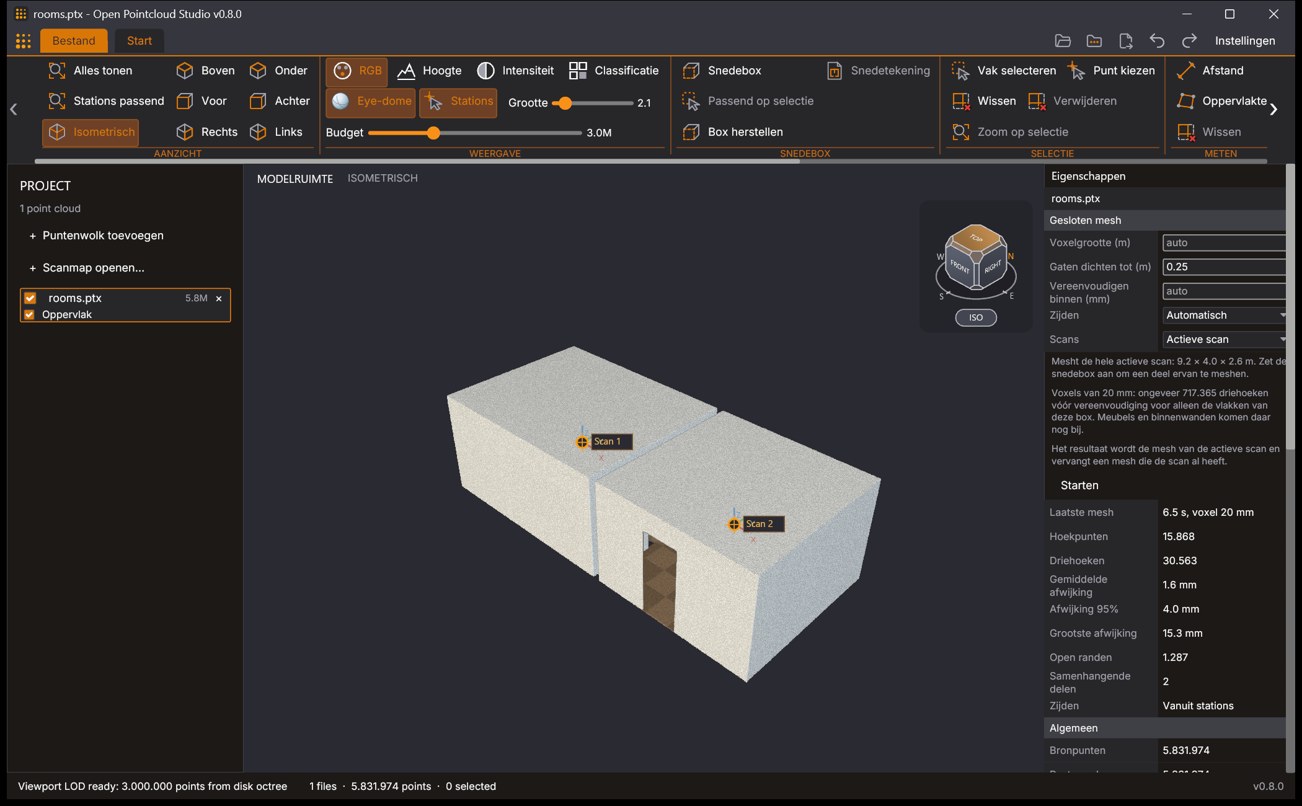

Closed mesh construit, à partir de tous les points contenus dans la boîte de coupe ou du scan entier, une surface sans recouvrement : fermée partout où le scan a des points ou un trou plus étroit que la limite fixée (0,25 m au départ), les baies de portes et de fenêtres restant ouvertes. Placez la boîte autour d'une pièce et choisissez Start ; le bloc du panneau des propriétés indique à l'avance la taille de la zone et le nombre approximatif de triangles, et prévient lorsque ce nombre dépasse ce qu'un maillage peut contenir. À la fin, il donne la distance moyenne, la distance à 95 % et la plus grande distance entre les points et le maillage, les arêtes ouvertes et les parties connexes. Un maillage compte au plus quatre millions de sommets et huit millions de triangles et s'enregistre en OBJ, PLY ou STL.
Faces détectées

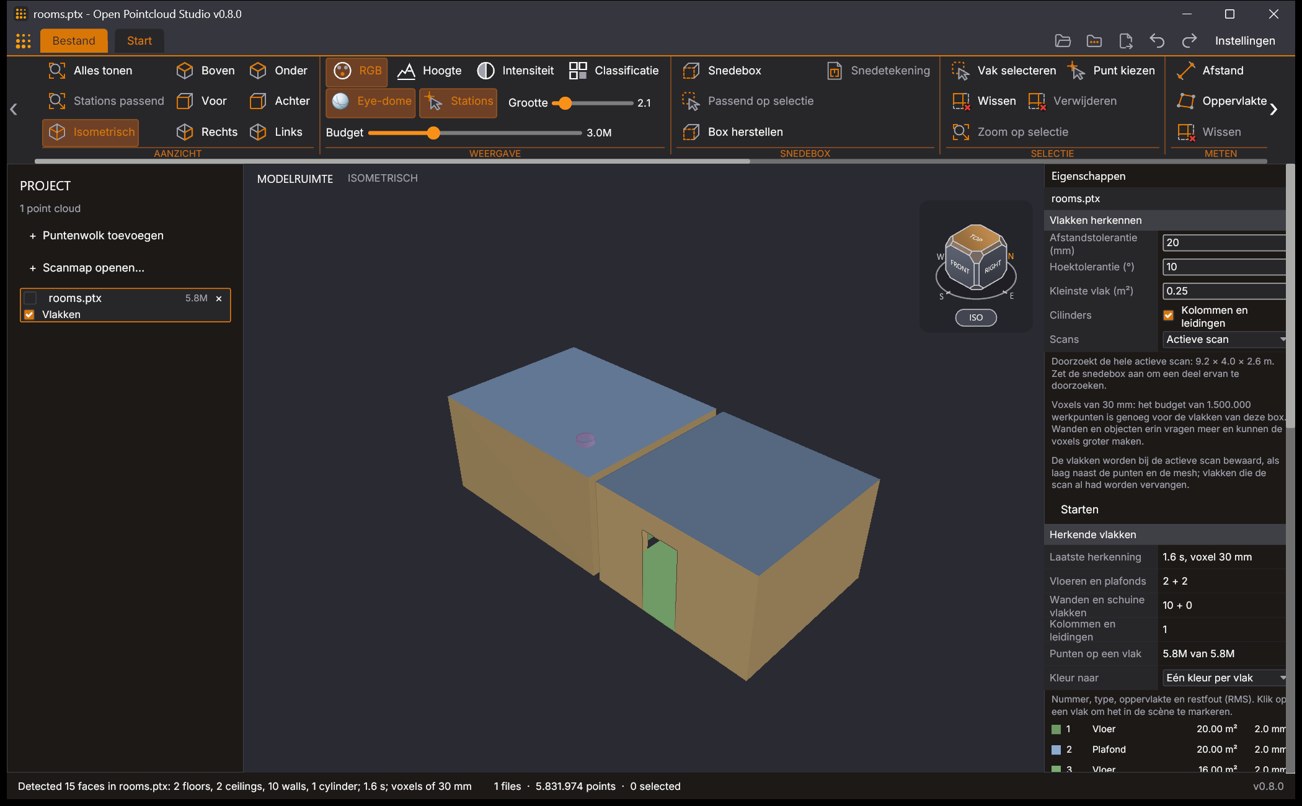

Detect faces trouve, dans la boîte de coupe ou dans le scan entier, les faces planes (sols, plafonds, murs et plans inclinés) ainsi que les poteaux ronds et les tuyaux. Une face plane est un plan avec son contour, dans lequel une fenêtre est un trou et une porte une encoche ; un poteau ou un tuyau est un cylindre avec son axe, son rayon et sa longueur scannée, sans contour. Ce n'est pas un maillage de la surface. La liste donne pour chaque face son type, sa superficie et le résidu de ses points (RMS) ; un clic met la face en évidence dans la scène. Export faces… les enregistre en JSON, avec les paramètres de chaque plan et de chaque cylindre, ou en OBJ, avec un groupe par face.
Bâtiments 3D BAG
3D BAG buildings…, dans la vue File, télécharge des modèles de bâtiments des Pays-Bas depuis le registre public 3D BAG pour une zone en coordonnées RD New et les affiche avec un scan. Un téléchargement couvre au plus 2 km sur 2 km et environ 5 000 bâtiments et demande une connexion internet. C'est une extension intégrée que l'on peut désactiver sur la page Extensions.
Néerlandais et anglais
L'interface suit la langue du système, néerlandais ou anglais, et se change dans les réglages (Settings). Il n'y a pas d'interface en français. Les messages de la barre d'état et la plupart des textes qui contiennent un nombre n'existent qu'en anglais. Cinq thèmes de couleurs sont proposés.
